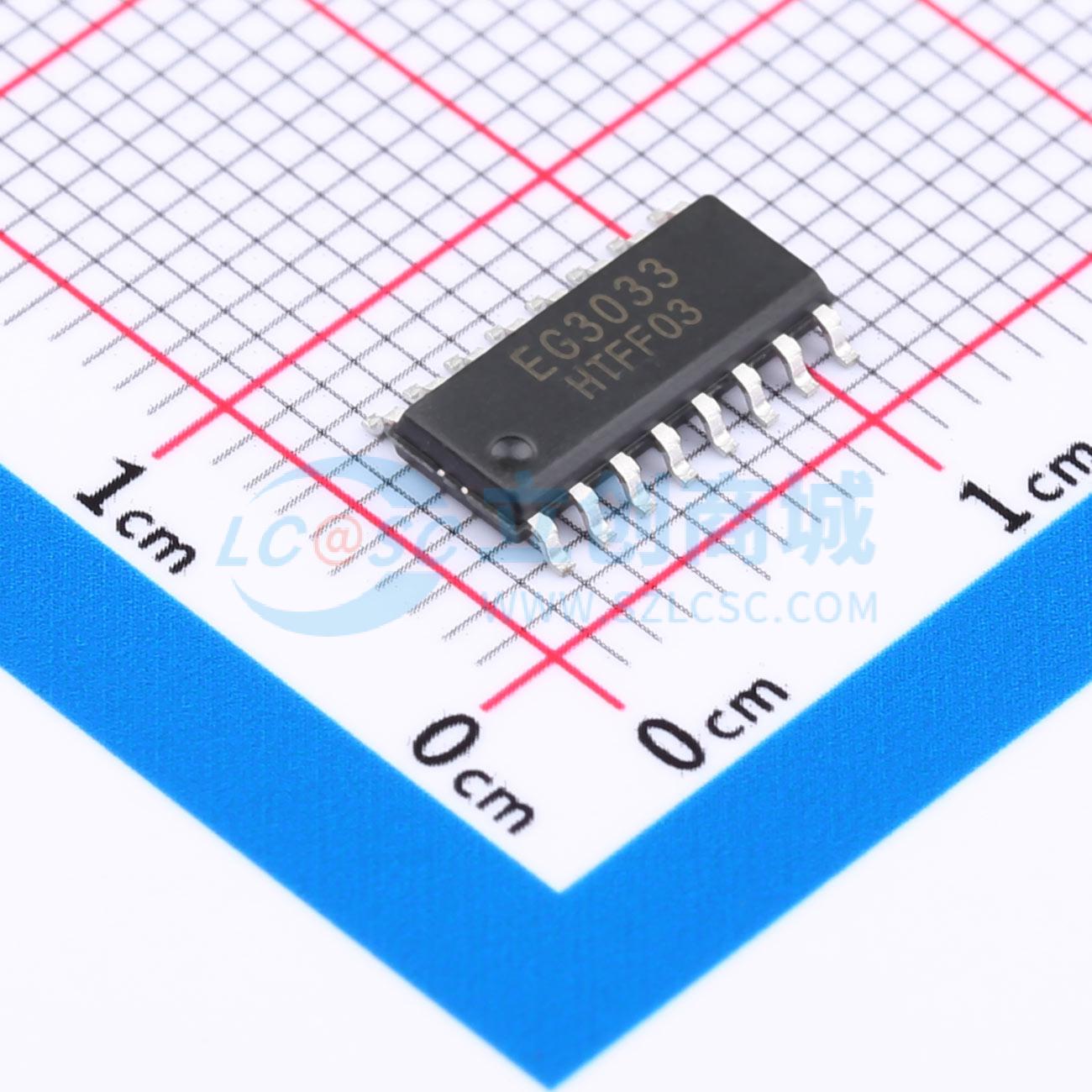

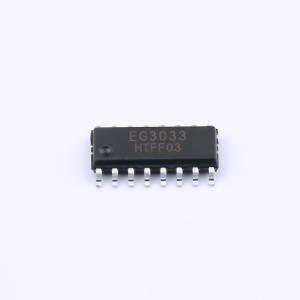

EG3033
三相 P/N MOS 管驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG3033 是一款高性价比三相PMOS、NMOS 管栅极驱动专用芯片，内部集成了LDO、死区时控制电路、欠压关断电路、闭锁电路、输出驱动电路，用于电机控制器、电源的驱动电路。 EG3033 的电源电压范围 6V~36V ，静态功耗小于1mA。该芯片集成5V 输出LDO，可为外部MCU等器件供电。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG3033
- 商品编号
- C2987454
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 三相 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 3 | |
| 工作电压 | 6V~36V | |
| 上升时间(tr) | 280ns | |
| 下降时间(tf) | 60ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 90ns | |
| 传播延迟 tpHL | 30ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -45℃~+125℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | -300mV~800mV | |
| 静态电流(Iq) | 500uA |
商品概述
EG3033 是一款高性价比三相PMOS、NMOS 管栅极驱动专用芯片，内部集成了LDO、死区时控制电路、欠压关断电路、闭锁电路、输出驱动电路，用于电机控制器、电源的驱动电路。 EG3033 的电源电压范围 6V~36V ，静态功耗小于1mA。该芯片集成5V 输出LDO，可为外部MCU等器件供电。当输入电压超过12V 时，为了更好的匹配P/N MOS 管，LO 输出最高电压为11V，HO 输出最低电压为VCC 减去11V。 LO 输出电流能力 10±0.045/0.28A，HO 输出电流能力 |O±0.26/0.04Aₑ 。
商品特性
- 三相P/N MOS 管栅极驱动电源电压输入范围：6V - 36V
- 适应3V - 30V 输入电压
- 具有VCC 欠压保护
- 内置5V/50mA 输出LDO
- 内建死区控制电路
- 自带闭锁功能
- LIN1/2/3 输入通道高电平有效，控制LO 输出
- HIN1/2/3 输入通道高电平有效，控制HO 输出
- 封装形式：SOP16
应用领域
- 吸尘器
- 变频水泵
- 控制器电源
- 风扇
- 电机驱动器
- 筋膜枪
