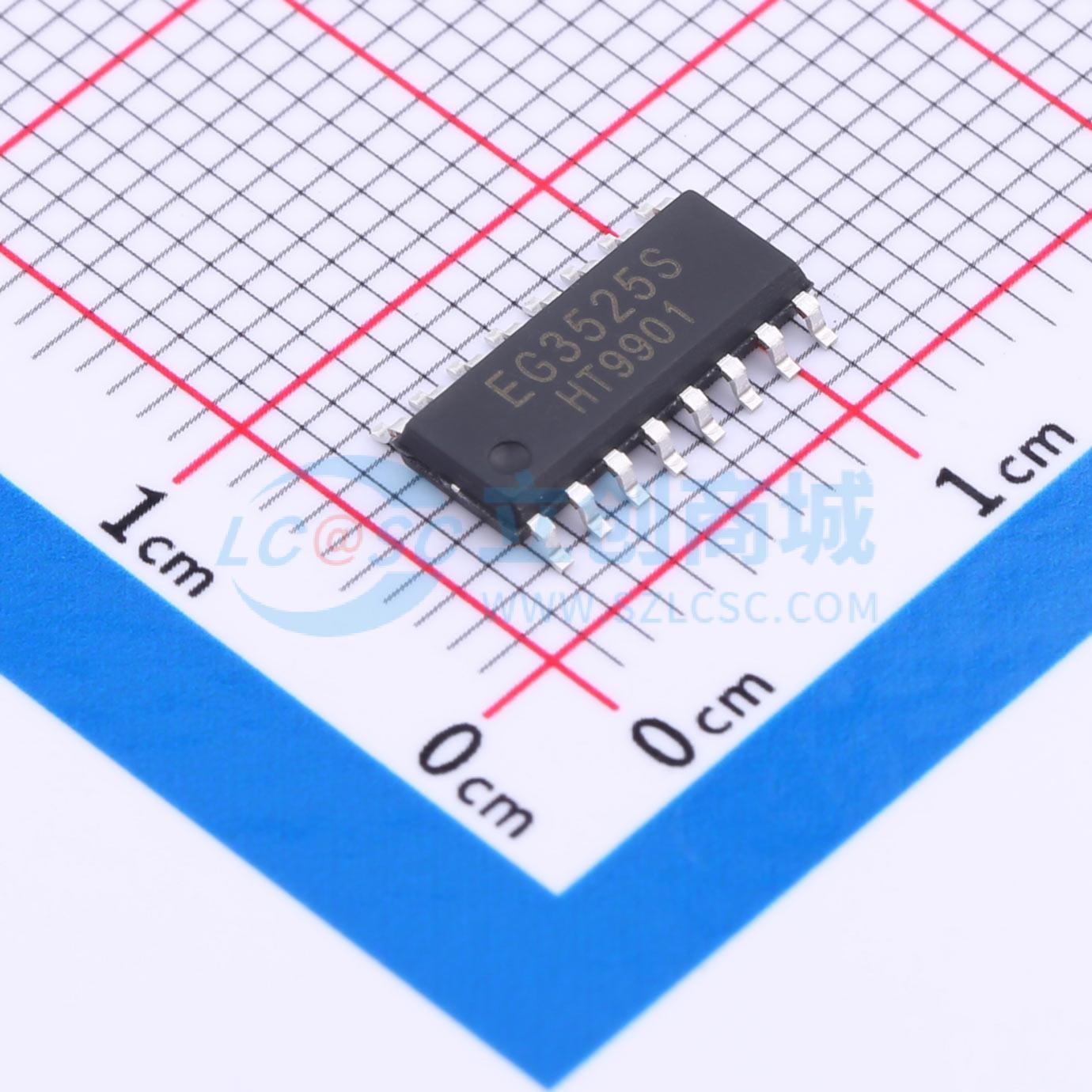

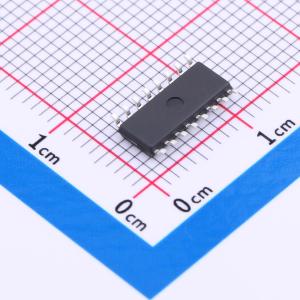

EG3525S

EG3525芯片内置了5.1V基准电压源、100Hz ~ 500KHz宽频率振荡器、软启动电路、误差放大器、PWM比较器、欠压封锁电路及功率管输出驱动电路等。EG3525具有同步时钟功能，可以工作在主从模式，也可以与外部系统时钟信号同步，为设计提供了极大的灵活性。在CT引脚和Discharge引脚之间加入一个电阻就可以实现对死区时间的调节功能。

EG3525内部集成了软启动电路，只需在引脚8外接一个定时电容能实现PWM软启动功能。在上电过程中，软启动定时电容的电压由内部50uA恒流源进行充电，其电容两端的电压开始从零慢慢上升到Vref，同时PWM输出也从零慢慢增加到稳压所需的最大占空比，当定时电容两端的电压上升到Vref时，软启动过程结束。

在故障电路控制Shutdown关断信号时，该关断信号对输出级及软启动电路都起作用。当Shutdown(引脚10)上的信号为高电平时，禁止EG3525的输出，同时软启动电容将开始放电。如果该高电平持续，软启动电容将充分放电，直到关断信号结束，才重新进入软启动过程。Shutdown引脚不能悬空，应通过接地电阻可靠接地，以防止外部干扰信号耦合而影响EG3525的正常工作。

• 工作电压范围宽：+8V ~ +35V
• 内置5.1V基准电压，精度±1%
• 振荡频率范围宽：100Hz ~ 500KHz
• 具有振荡器外部同步功能
• 死区时间可调
• 内置软启动电路
• 具有输入欠压锁定功能
• 具有PWM锁存功能，禁止多脉冲
• 双通道灌电流、拉电流驱动能力
• 封装形式：SOP-16和DIP-16

• 逆变器电源
• 大功率高频开关电源
• 直流脉宽调速系统
• UPS电源
• DC/DC直流变换器
• 大功率充电器
