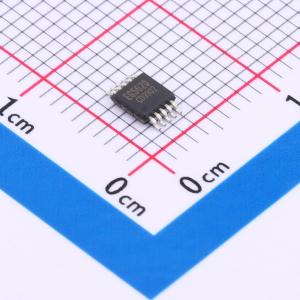

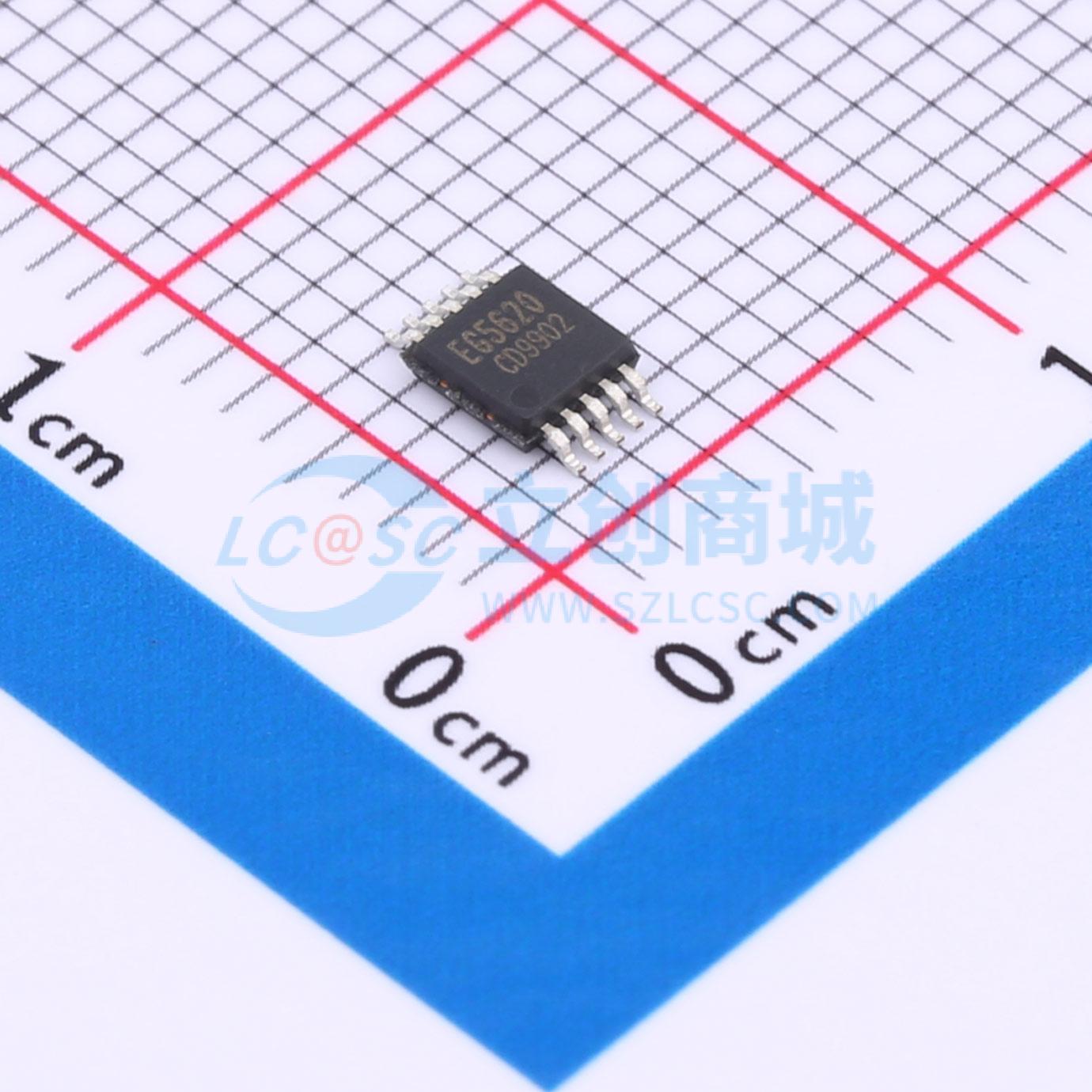

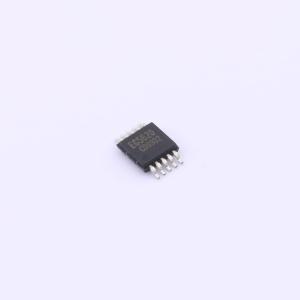

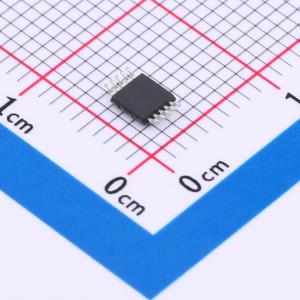

温馨提醒：图片仅供参考，商品以实物为准

EG5620

带SD和DT功能MOS管驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: EG5620是一款高性价比的带S D功能的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区可调电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。 EG5620高端的工作电压可达100V，低端VCC的电源电压范围宽5V~20V。该芯片输入通道IN内建了一个200K下拉电阻，S D内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10+1-1.6/2.5A，采用MSOP10封装。
品牌名称: EG(屹晶微)
商品型号: EG5620
商品编号: C2987462
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.135克(g)

商品参数

商品概述

EG5620是一款高性价比的带S D功能的MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区可调电路、电平位移电路、脉冲滤波电路及输出驱动电路，专用于无刷电机控制器、电源DC-DC中的驱动电路。 EG5620高端的工作电压可达100V，低端VCC的电源电压范围宽5V~20V。该芯片输入通道IN内建了一个200K下拉电阻，S D内建了一个200K下拉电阻，在输入悬空时使上、下功率MOS管处于关闭状态，输出电流能力10+1-1.6/2.5A，采用MSOP10封装。

商品特性

高端悬浮自举电源设计，耐压可达100V
适应5V、3.3V输入电压
最高频率支持500KHz
VCC电源带欠压保护
VCC电压范围5V - 20V
输出电流能力10+1-1.6 A/2.5A
具有死区时间可调
S D输入通道低电平有效，关闭HO、LO输出
外围器件少
封装形式：MSOP10
无铅无卤符合RHOS标准

应用领域

电子烟
无线充电驱动器
DC-DC电源
无刷电机驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	负载类型	MOSFET；IGBT
	灌电流(IOL)	2.5A
	拉电流(IOH)	1.6A
	工作电压	5V~20V
	上升时间(tr)	100ns

	属性	参数值
	下降时间(tf)	50ns
	特性	欠压保护(UVP)
	工作温度	-45℃~+125℃
	输入低电平(VIL)	-300mV~1V
	静态电流(Iq)	350uA
