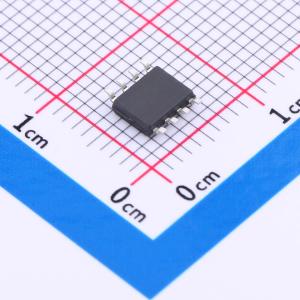

温馨提醒：图片仅供参考，商品以实物为准
EG3003
双通道MOS管驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- EG3003是一款高性价比的双通道大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、输出驱动电路，用于电机控制器、电源、变压器中的驱动电路。 EG3003的电源电压范围11V-20V，静态功耗小于100μA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道INA内建了一个200K下拉电阻，INB内建了上拉5V高电位，在输入悬空时使功率MOS管处于关闭状态，输出电流能力1A/1.5A，采用SOP8封装。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG3003
- 商品编号
- C2987451
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.176克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | - | |
| 负载类型 | MOSFET；IGBT | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | 1.5A | |
| 拉电流(IOH) | 1A | |
| 工作电压 | 11V~20V | |
| 上升时间(tr) | 180ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 70ns | |
| 传播延迟 tpLH | - | |
| 传播延迟 tpHL | - | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -45℃~+125℃ | |
| 输入高电平(VIH) | - | |
| 输入低电平(VIL) | -300mV~1V | |
| 静态电流(Iq) | 100uA |
商品概述
EG3003是一款高性价比的双通道大功率MOS管、IGBT管栅极驱动专用芯片，内部集成了逻辑信号输入处理电路、死区时控制电路、欠压关断电路、闭锁电路、输出驱动电路，用于电机控制器、电源、变压器中的驱动电路。 EG3003的电源电压范围11V - 20V，静态功耗小于100μA。该芯片具有闭锁功能防止输出功率管同时导通，输入通道INA内建了一个200K下拉电阻，INB内建了上拉5V高电位，在输入悬空时使功率MOS管处于关闭状态，输出电流能力1A/1.5A，采用SOP8封装。
商品特性
- 源出峰值驱动电流达1A和吸入峰值驱动电流达1.5A
- 电压输入范围：11V - 20V
- 具有VCC欠压保护
- 内建死区控制电路自带闭锁功能，INA输入通道高电平有效
- INB输入通道低电平有效
- 封装形式：SOP - 8
应用领域
- 移动电源
- 变频水泵控制器电源
- 无线充电驱动器
- 电机驱动器
- 驱动变压器
