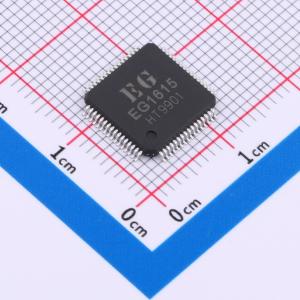

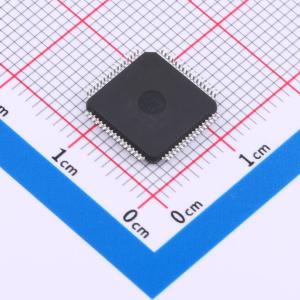

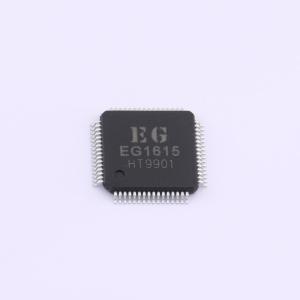

EG1615

EG1615芯片是一款专用于双向逆变器（同一套电路可作逆变器功能，又可作电池充电器功能）中的DCTo DC逆变升压和电池充电管理的控制芯片，集成了两路600V半桥高压MOS驱动器，驱动器的输出电流能力为±2A，内置四路独立的逐周PWM关断保护，可有效防止在极端情况下过高的峰值电流而损坏MOS的情况，另外提供了两路SD，分别为SD1，和SD2，SD1是驱动器1 HO1和LO1的逐周关断引脚，SD2是驱动器2 HO2和LO2的逐周关断引脚，结合外部比较器和SD功能可实现过流或短路保护等功能。 EG1615主要的功能由两部分组成，第一部分为逆变升压控制，主要实现将电池的低压直流电压转换为高压直流电压，供后级DC/AC逆变所需的高压；第二部分为充电器降压控制，主要实现将市电经PFC升压后的高压直流电压转换为低压直流电压，供电池充电所需的恒压恒流充电。 EG1615采用了LC谐振型双有源桥（DAB）拓扑结构，能实现能量双向控制，结合PWM工作频率和LC谐振参数的匹配，可实现开关管的软开关控制，易于应用于高开关频率、高效率等场合。 EG1615作逆变升压时，低压侧H桥的占空比为50%，高压侧H桥用MOS内部的体二极管做整流输出，电压反馈采用了浅闭环稳压模式（即空载最高电压限制，带载开环），有效防止空载时电压过高而导致烧器件等现象，谐振参数由外部的LC进行调整，芯片可支持的PWM的工作频率为40K - 150KHz，高压侧串入的电流互感器可用于输出短路保护。 EG1615作充电降压时，高压侧H桥的占空比为50%，低压侧H桥用MOS内部二极管做整流输出及MOS管自动跟踪同步整流功能，充电的恒压（CV）、恒流（CC）需EG8026中的PFC调压功能进行配合，高压侧串入的电流互感器可用于输出短路保护。

• 采用LC谐振型双有源桥（DAB）拓扑结构，能实现软开关、高效率等特性
• 专用于双向逆变器中的DC TO DC部分，能实现逆变升压及充电管理等控制
• 集成了两路600V半桥高压MOS管驱动器，驱动能力为±2A，每路驱动器自带2路独立的MOS管峰值电流保护电路及内置200mV基准源的比较器供用户设定过流保护值
• 支持外部可调节的PWM频率，范围为40KHz - 150KHz，用于LC谐振时的调整需要
• 支持PWM软启动功能，软启动时间为500mS
• 50%占空比输出，支持死区时间可调分别为500nS，700nS，1uS，1.5uS
• 输出电压反馈采用欠闭环控制方式
• 高压母线电压过压保护
• 电池端过流保护和变压器高压端过流保护
• 电池端过压保护
• 电池端欠压保护
• 过温保护
• 智能风扇控制
• 固定50%占空比输出，易于实现谐振软开关控制
• 配合EG8026中的PFC调压功能，可实现充电部分的恒流（CC）和恒压（CV）等特性
• 支持充饱自动停充功能
• 支持UART串口通讯，波特率为9600
• 工作电源：+3.3V和+12V
• 封装形式：LQFP64

• 双向正弦波逆变器
• 移动储能电源
• 光伏逆变器
• 不间断电源UPS
• 电池能量墙
