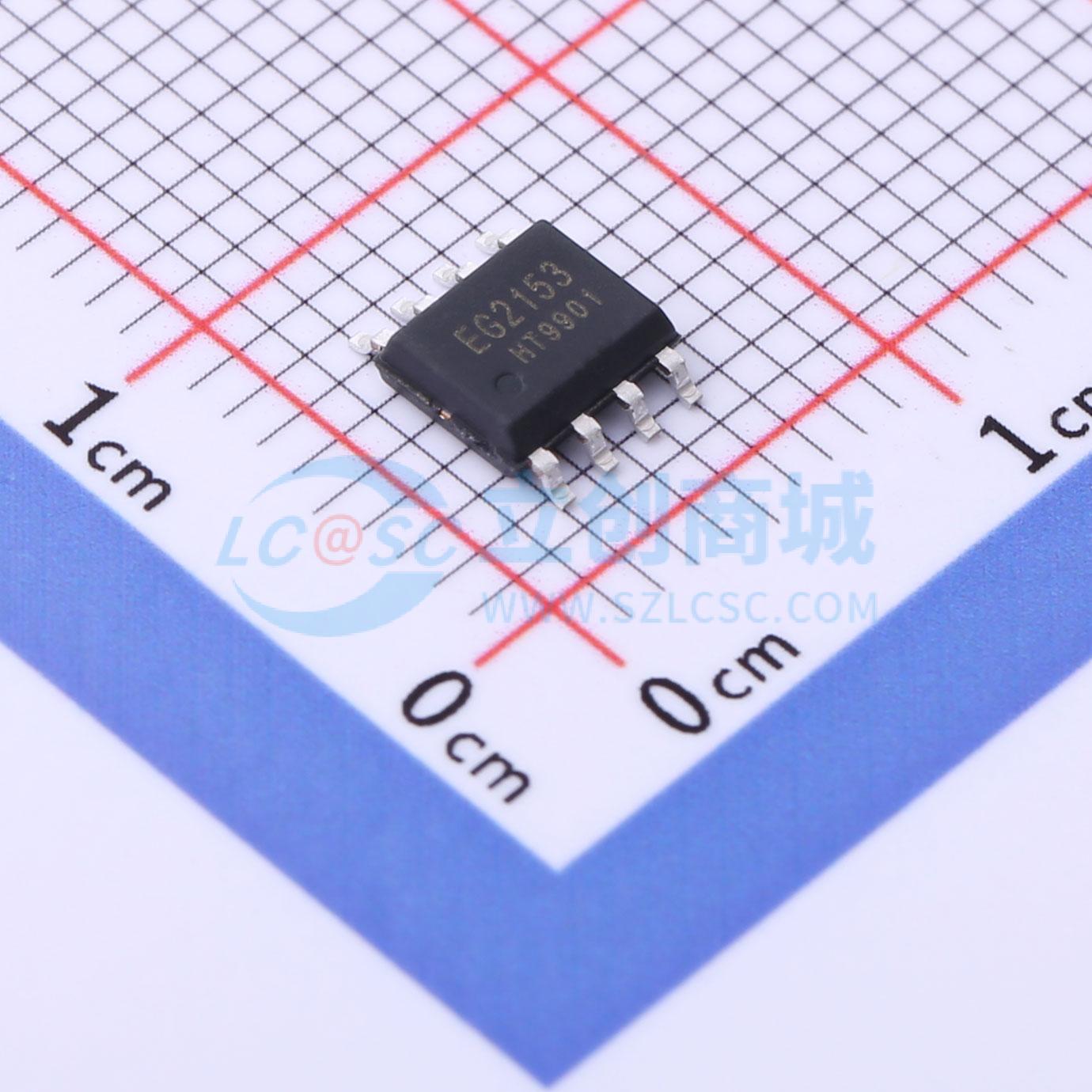

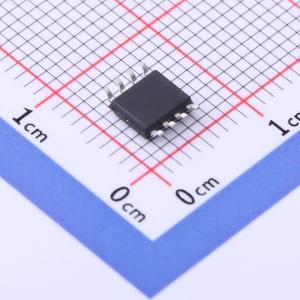

温馨提醒：图片仅供参考，商品以实物为准
EG2153
自振荡半桥驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EG2153是一种高压、高速功率MOSFET和IGBT栅极驱动器，内部集成了高压半桥驱动电路和一个振荡器，形成一款多功能，更加安全的功率驱动芯片。CT管脚具有保护关断功能，可以用一个电压信号使驱动器停止输出。VDD上电低于开启电压时，输出低电平，超过开启阈值，驱动器就能稳定的频率振荡。
- 品牌名称
- EG(屹晶微)
- 商品型号
- EG2153
- 商品编号
- C2987446
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET；IGBT | |
| 灌电流(IOL) | 300mA | |
| 拉电流(IOH) | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 8V~13V | |
| 上升时间(tr) | 100ns | |
| 下降时间(tf) | 60ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -45℃~+125℃ |
商品概述
EG2153是一种高压、高速功率MOSFET和IGBT栅极驱动器，内部集成了高压半桥驱动电路和一个振荡器，形成一款多功能，更加安全的功率驱动芯片。CT管脚具有保护关断功能，可以用一个电压信号使驱动器停止输出。VDD上电低于开启电压时，输出低电平，超过开启阈值，驱动器就能稳定的频率振荡。
商品特性
- 高端悬浮自举电源设计，耐压可达600V
- CT, RT可编程振荡器
- VCC电源12V齐纳钳位
- 微小启动电流
- CT脚带使能关闭功能
- VCC和VB端电源带欠压保护
- 输出电流能力|O+/– 0.2A/0.3A
- 内部自带死区
- 低压输出端信号逻辑和RT端相同
- 外围器件少
- 封装形式：SOP8
- 无铅无卤符合ROHS标准
应用领域
- 荧光灯开关电源
