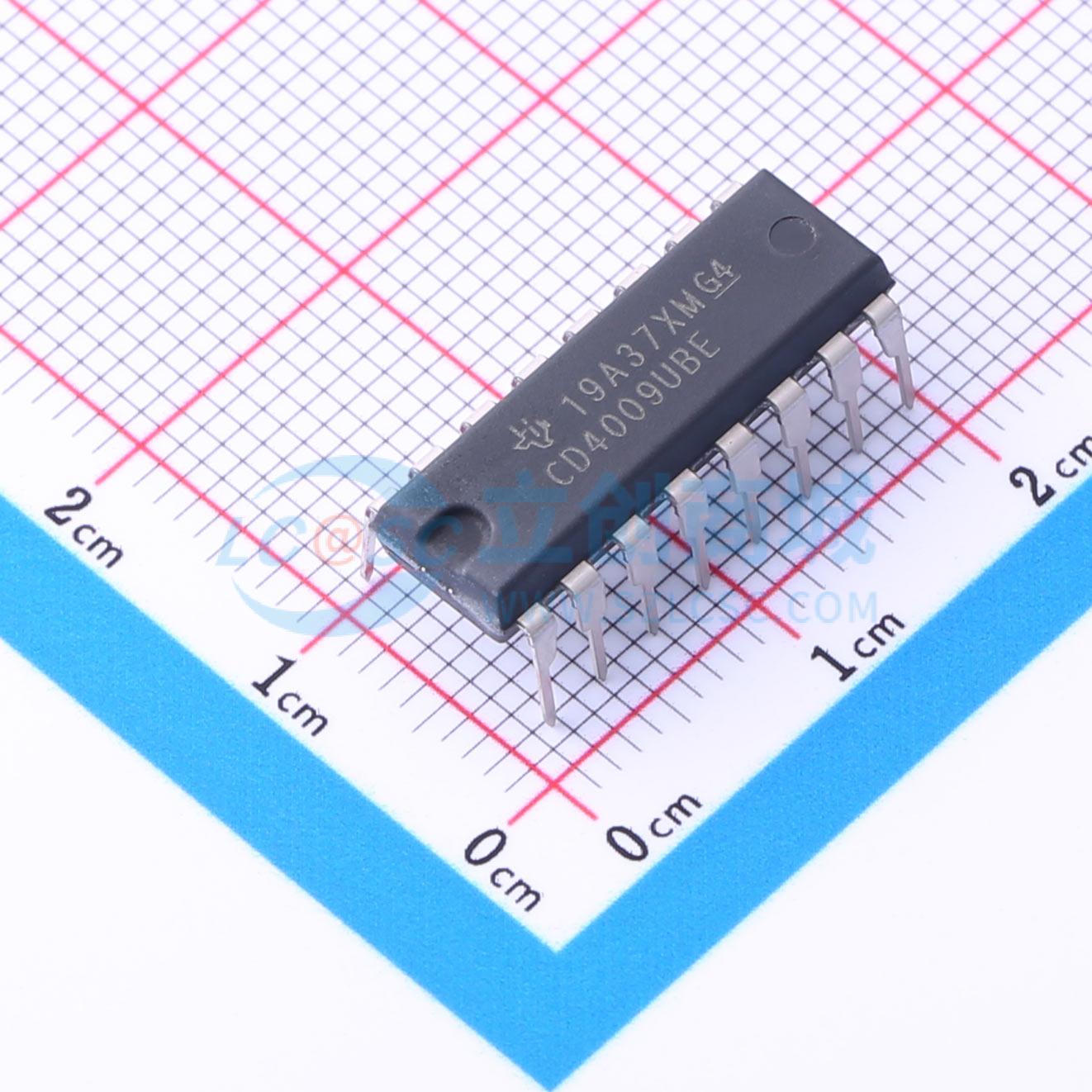

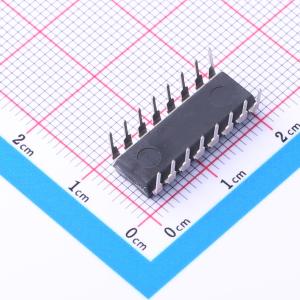

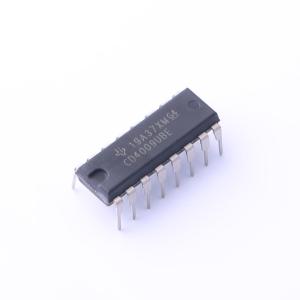

CD4009UBE
CMOS六路缓冲器/转换器，高压类型
- 描述
- CD4009UB CMOS 六路反相缓冲器/转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4009UBE
- 商品编号
- C353965
- 商品封装
- PDIP-16
- 包装方式
- 管装
- 商品毛重
- 1.845克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 转换器/电平移位器 | |
| 通道类型 | 单向 | |
| 输入信号 | CMOS | |
| 输出信号 | TTL |
| 属性 | 参数值 | |
|---|---|---|
| 元件数 | 6 | |
| 每个电路通道数 | 1 | |
| 输出类型 | 反相 | |
| 工作温度 | -55℃~+125℃ |
商品概述
CD4009UB 和 CD4010B 六缓冲器/转换器可用作 CMOS 到 TTL 或 DTL 逻辑电平转换器或 CMOS 高灌电流驱动器。这些型号提供以下封装：16 引脚密封双列直插陶瓷封装（F3A 后缀）、16 引脚双列直插塑料封装（E 后缀）、16 引脚小外形封装（M、M96、MT 和 NSR 后缀）以及 16 引脚薄型小外形封装（PW 和 PWR 后缀）。
特性包括在 20V 下静态电流测试为 700%，在整个封装温度范围内 18V 时最大输入电流为 1μA，18V 和 25℃ 时为 100nA。参数规格提供了 5V、10V 和 15V 的数据。
应用包括 CMOS 到 DTL/TTL 六进制转换器、CMOS 电流“灌”或“源”驱动器、CMOS 高到低逻辑电平转换器和多路复用器（1 到 6 或 6 到 1）。
应用领域
- CMOS到DTL/TTL十六进制转换器
- CMOS电流“吸收”或“源”驱动器
- CMOS高电平到低电平逻辑转换器
- 多路复用器 – 1至6或6至1
