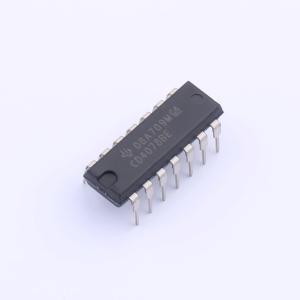

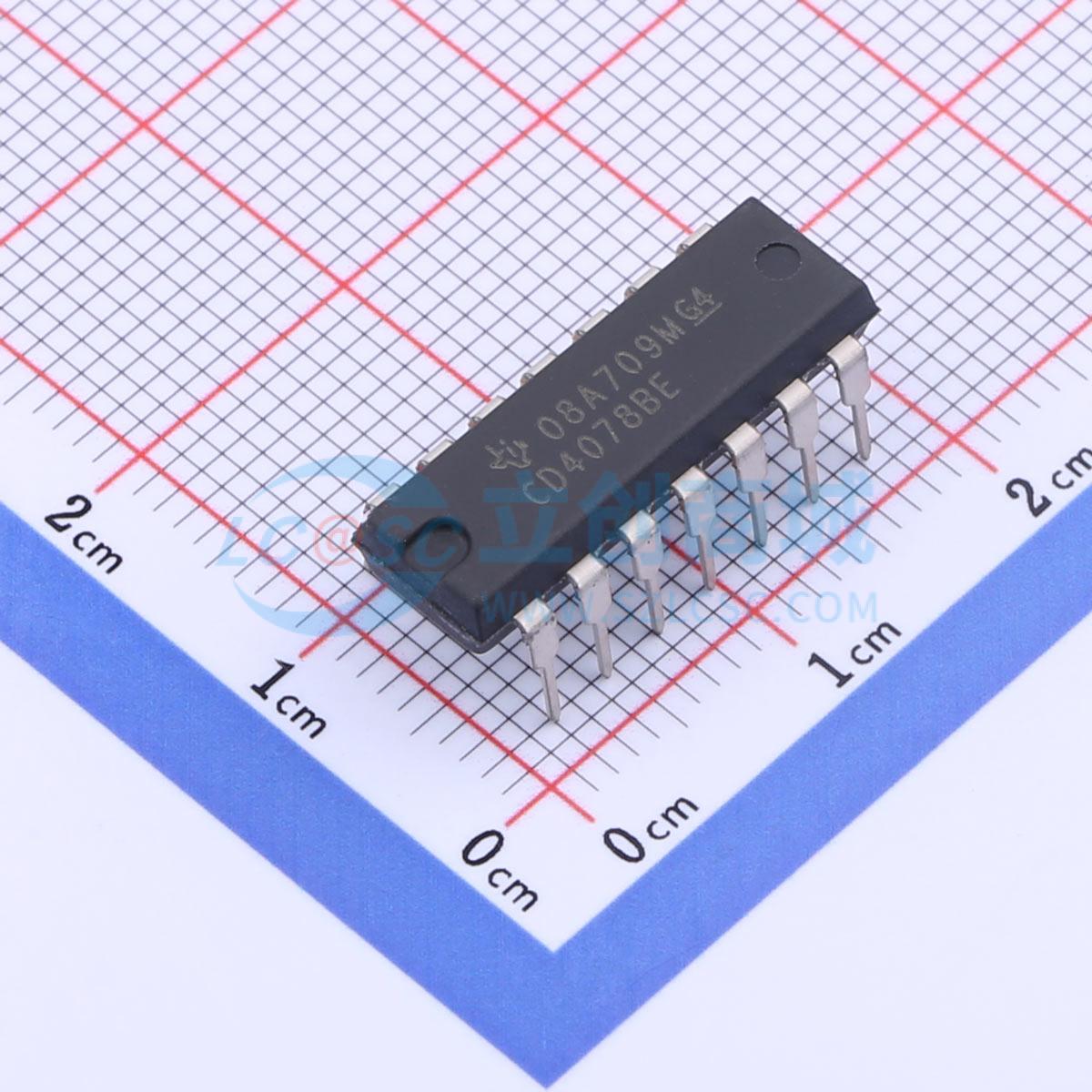

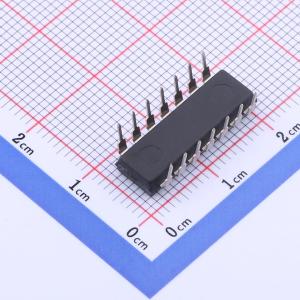

CD4078BE
IC 8-IN NOR/OR GATE
- 描述
- CD4078B CMOS 8 输入或非/或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4078BE
- 商品编号
- C353983
- 商品封装
- DIP-14
- 包装方式
- 管装
- 商品毛重
- 1.765克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门；或门 | |
| 通道数 | 1 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 5uA | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 输入高电平(VIH) | 11V；7V；3.5V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V；3V；4V | |
| 输出高电平(VOH) | 14.95V；9.95V；4.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 110ns@15V,50pF；150ns@10V,50pF；300ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 8 |
