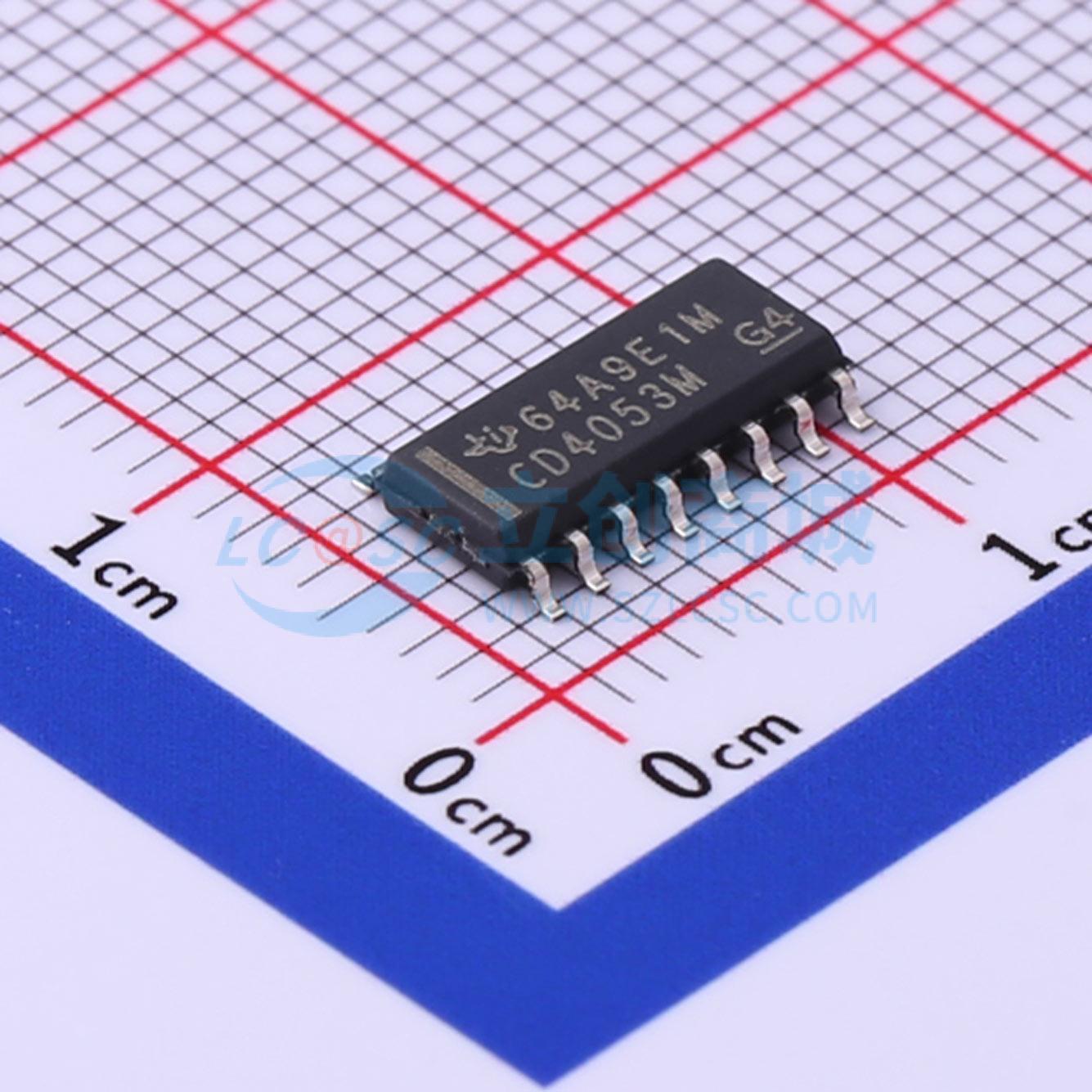

CD4053BM

CD405xB 模拟多路复用器和解复用器是数字控制的模拟开关，具有低导通阻抗和极低的关断泄漏电流。这些多路复用器电路在整个 VDD - VSS 和 VDD - VEE 电源电压范围内消耗极低的静态功率，且与控制信号的逻辑状态无关。

• 宽范围的数字和模拟信号电平
  • 数字：3 V 至 20 V
  • 模拟：≤20 VP - P
• 在 15 VP - P 范围内具有低导通电阻，典型值为 125 Ω
• VDD - VEE = 18 V 时的信号输入范围
• 高关断电阻，VDD - VEE = 18 V 时通道泄漏电流典型值为 ±100 pA
• 用于 3 V 至 20 V（VDD - VSS = 3 V 至 20 V）数字寻址信号的逻辑电平转换，以切换至 20 VP - P（VDD - VEE = 20 V）的模拟信号
• 匹配的开关特性，VDD - VEE = 15 V 时 rON 典型值为 5 Ω
• 在所有数字控制输入和电源条件下静态功耗极低，VDD - VSS = VDD - VEE = 10 V 时典型值为 0.2 μW
• 片上二进制地址解码
• 提供 5 V、10 V 和 15 V 参数额定值
• 20 V 下静态电流 100% 测试
• 在整个封装温度范围内，18 V 时最大输入电流为 1 μA；25℃、18 V 时为 100 nA
• 先断后通式切换可消除通道重叠

• 模拟和数字多路复用与解复用
• A/D 和 D/A 转换
• 信号选通
• 工厂自动化
• 电视
• 家电
• 消费音频
• 可编程逻辑电路
• 传感器
