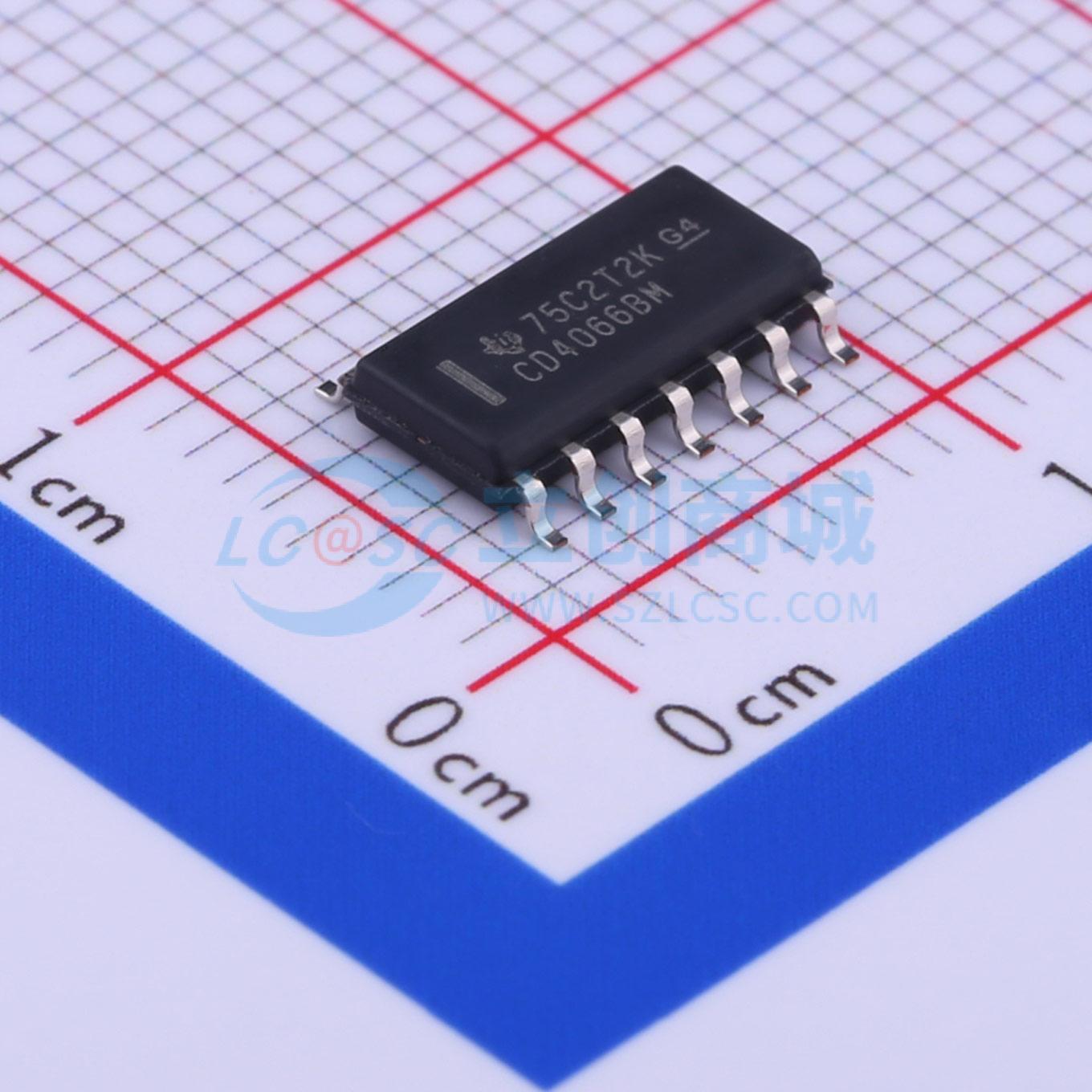

CD4066BM

CD4066B是一款CMOS四通道双向开关。它支持15V数字或±7.5V峰峰值切换，典型导通状态电阻为125Ω（在15V操作下）。其导通状态电阻匹配度在15V信号输入范围内不超过5Ω，并且在整个峰峰值信号范围内保持平坦。该设备具有高开/关输出电压比（典型值80 dB，在fis=10 kHz，RL=1 kΩ时），以及高度的线性度（典型失真小于0.5%，在fis=1 kHz，Vis=5 Vp-p时）。CD4066B还具有极低的关断状态开关泄漏电流，导致非常低的偏移电流和高有效关断电阻（典型值为10 pA，在VDD-VSS=10 V，TA=25°C时）。控制输入阻抗极高（典型值为1万亿欧姆），并且通道间的串扰极低（典型值-50 dB，在fis=8 MHz，RL=1 kΩ时）。此外，它还具有匹配的控制输入到信号输出电容，以减少输出信号瞬变。频率响应方面，开关导通状态下的典型值为40 MHz。该设备在20V、5V、10V和15V参数等级下进行了静态电流测试。
