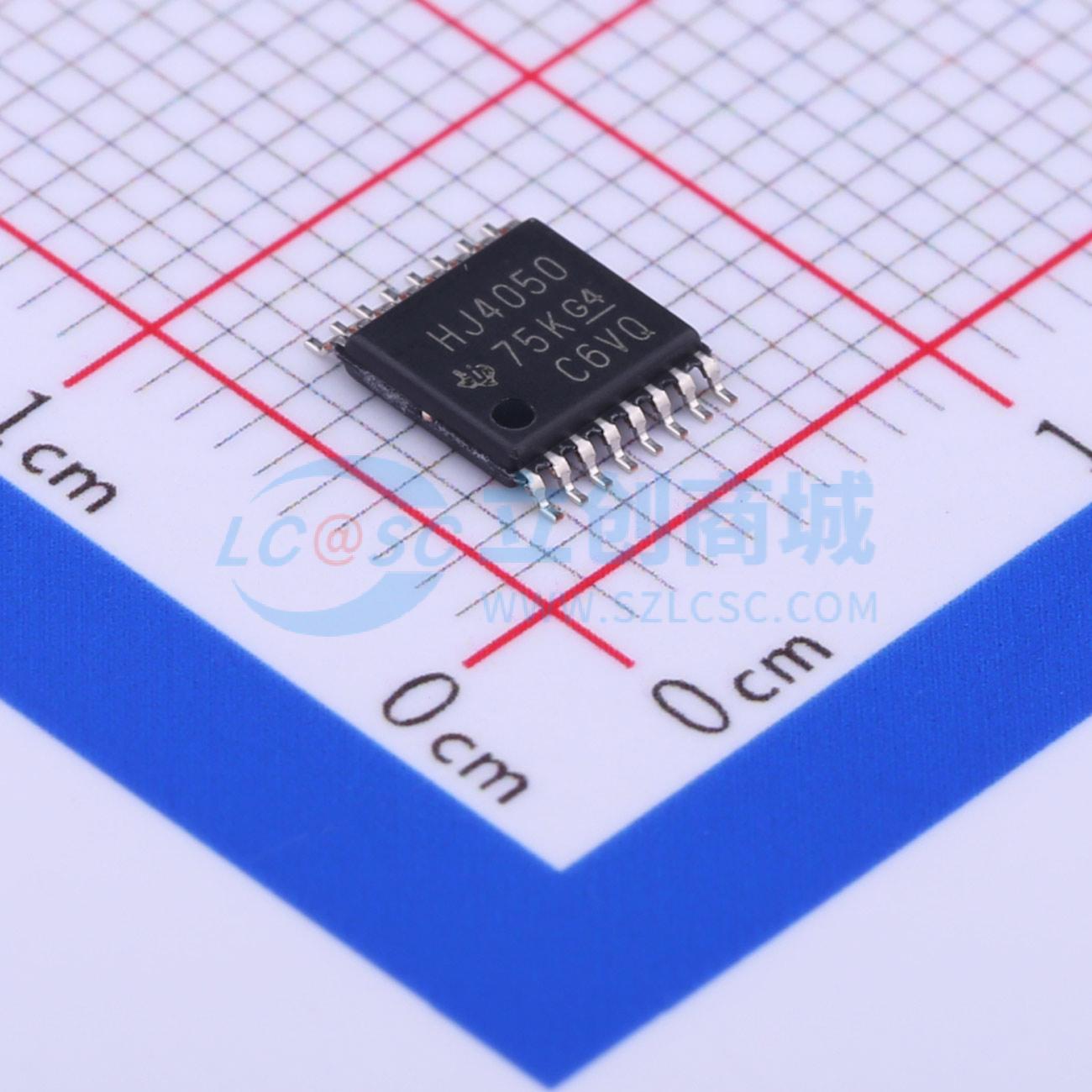

温馨提醒：图片仅供参考，商品以实物为准
CD74HC4050PWR
IC BUFFER NON-INVERT 6V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4050 6 通道、2V 至 6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4050PWR
- 商品编号
- C352825
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.206克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | - | |
| 工作电压 | 2V~6V | |
| 元件数 | 6 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 系列 | 74HC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 6ns@5V,15pF | |
| 功能特性 | 电平转换 |
商品概述
HC4049和HC4050采用高速硅栅工艺制造，具备改进型输入保护结构，可作为逻辑电平转换器，在低电平逻辑电源供电的情况下将高电平逻辑转换为低电平逻辑，例如可将15V输入脉冲电平下转换为0V至5V逻辑电平，改进型输入保护结构可保护输入免受负静电放电影响，该器件也可作为无需电平转换的简单缓冲器或反相器使用，是同类CMOS产品的增强版本。
商品特性
- 典型传播延迟：Vcc=5V、CL=15pF、TA=25℃时为6ns
- 可实现高电平到低电平的电压转换，最高输入V1可达16V
- 温度范围内扇出：标准输出可带10个LSTTL负载，总线驱动器输出可带15个LSTTL负载
- 工作温度范围宽，为-55℃~125℃
- 传播延迟和转换时间平衡
- 相比LSTTL逻辑IC可大幅降低功耗
- HC型工作电压范围为2V~6V，HCT型工作电压范围为4.5V~5.5V
- 抗干扰度高：Vcc=5V时，NIL、NIH均为Vcc的30
- 最大额定值：直流电源电压Vcc范围-0.5V~7V，输入电压范围-0.5V~16V，直流输出二极管电流±20mA，单个输出引脚直流输出源/灌电流±25mA，直流Vcc或接地电流50mA
- 工作条件下直流输入电压范围0V~15V，直流输出电压范围0V~Vcc
- 输入上升下降时间最大值：2V时1000ns，4.5V时500ns，6V时400ns
- 不同封装热阻抗：PDIP封装67℃/W，SOIC封装73℃/W，SOP封装64℃/W，TSSOP封装108℃/W
- 温度额定值：最大结温密封封装或裸片为175℃，塑料封装为150℃，最大存储温度范围-65℃~150℃，焊接10秒时最大引脚温度300℃
- 支持封装类型包括CERDIP、PDIP、SOIC、SOP、TSSOP
应用领域
- 高电平逻辑到低电平逻辑的电平转换场景
- 用作简单信号缓冲器
- 用作信号反相器
