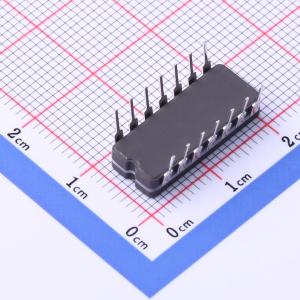

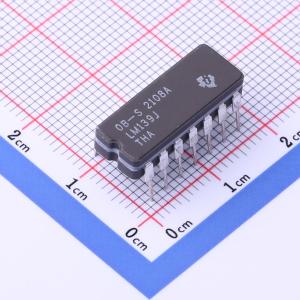

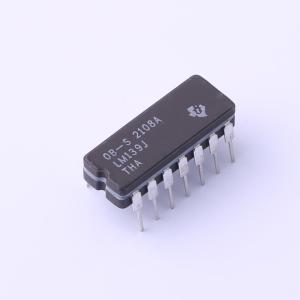

温馨提醒：图片仅供参考，商品以实物为准

LM139J

Mil Analog, C of C

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM139-MIL 四路差分比较器
品牌名称: TI(德州仪器)
商品型号: LM139J
商品编号: C352833
商品封装: CDIP-14
包装方式: 管装
商品毛重: 3.78克(g)

商品参数

商品概述

LM139-MIL器件由四个独立的电压比较器组成，设计用于在宽电压范围内由单电源供电运行。也可以使用双电源供电，只要两个电源之间的差值在2 V至36 V之间，并且VCC比输入共模电压至少正1.5 V。电源电流消耗与电源电压无关。输出可以连接到其他集电极开路输出，以实现线与关系。 LM139-MIL器件的工作温度范围为-55°C至+125°C的温度范围。

商品特性

宽电源电压范围 – 单电源：2 V至36 V（测试至30 V）；双电源：±1 V至±18 V（测试至±15 V）
低电源电流消耗，与电源电压无关：0.8 mA（典型值）
低输入偏置电流：25 nA（典型值）
低输入失调电流：3 nA（典型值）
低输入失调电压：2 mV（典型值）
共模输入电压范围包括地
差分输入电压范围等于最大额定电源电压：±36 V
低输出饱和电压
输出与TTL、MOS和CMOS兼容

应用领域

工业
汽车
信息娱乐和仪表盘 – 车身控制模块
电源监控
振荡器
峰值检测器
逻辑电压转换

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	2mV
	输入偏置电流(Ib)	25nA

	属性	参数值
	输入失调电流(Ios)	3nA
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	800uA
	输出电流	20mA
	工作温度	-55℃~+125℃
	单电源	2V~30V
	双电源(Vee~Vcc)	1V~15V；-15V~-1V
