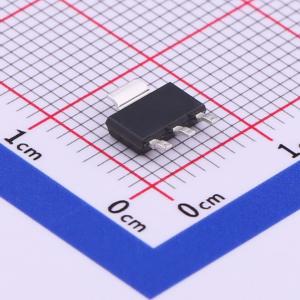

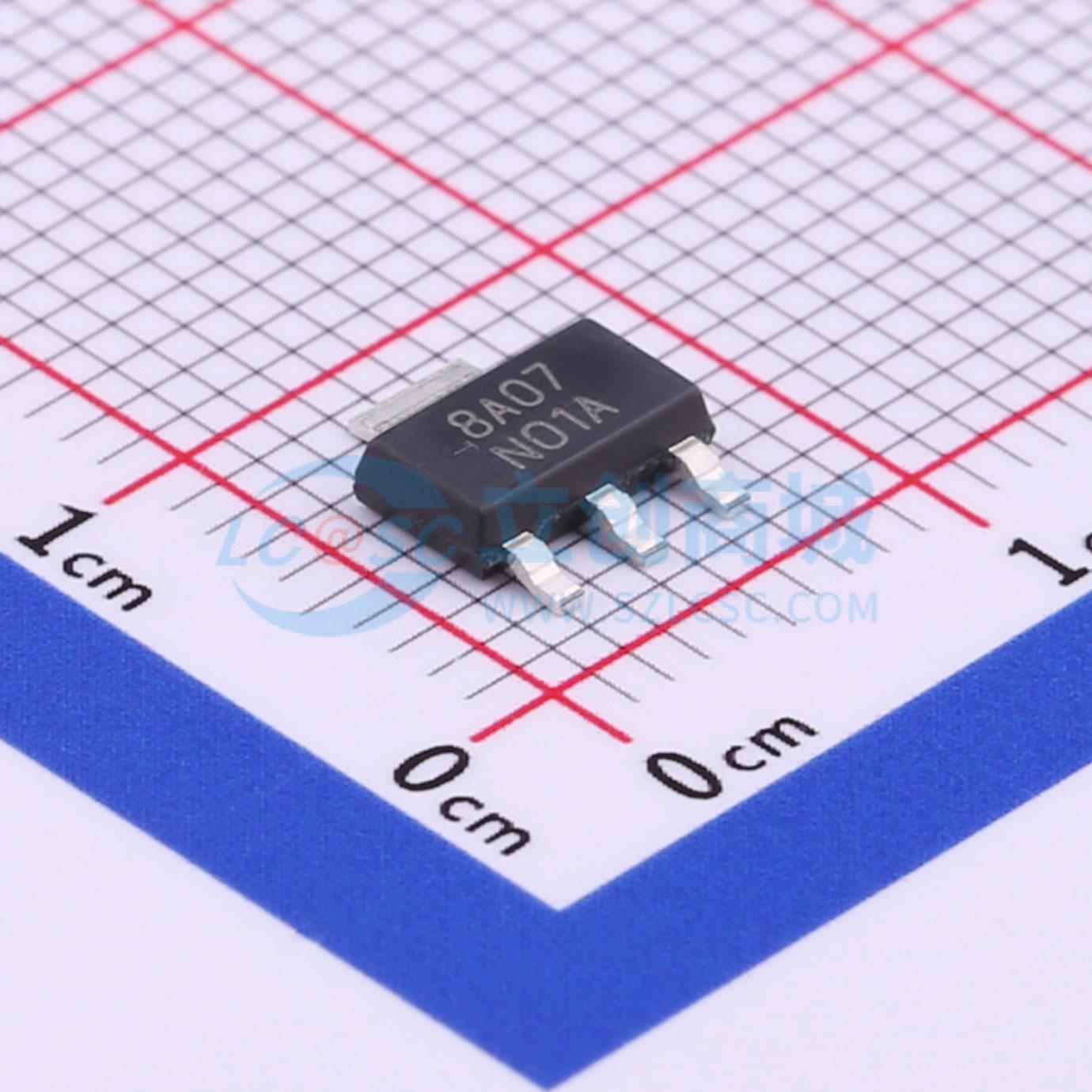

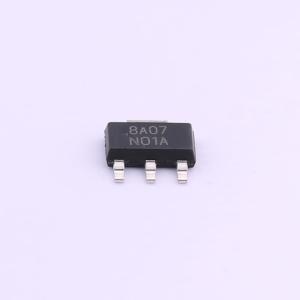

温馨提醒：图片仅供参考，商品以实物为准
LM317EMPX/NOPB
1.5A、40V、可调节线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM317-N 1.5A、40V、可调节线性稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM317EMPX/NOPB
- 商品编号
- C352843
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.224克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.25V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 80dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 50uA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | 0℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM117和LM317-N系列可调三引脚正电压稳压器能够在1.25 V至37 V的输出范围和较宽的温度范围内提供超过1.5 A的电流。它们使用极为简便，仅需两个外部电阻即可设置输出电压。此外，其线路和负载调节性能均优于标准固定稳压器。 LM117和LM317-N具备全面的过载保护功能，如限流、热过载保护和安全区保护。即使调节端断开，所有过载保护电路仍能完全正常工作。 通常情况下，除非器件与输入滤波电容的距离超过6英寸，否则无需使用电容，此时需要一个输入旁路电容。可添加一个可选的输出电容以改善瞬态响应。调节端可进行旁路处理，以实现标准三端稳压器难以达到的高纹波抑制比。 由于该稳压器为悬浮式，仅检测输入 - 输出压差，因此只要不超过最大输入 - 输出压差，就可以对数百伏的电源进行稳压。也就是说，要避免输出短路。 通过在调节引脚和输出之间连接一个固定电阻，LM117和LM317-N还可用作精密电流稳压器。通过将调节端接地，可实现具有电子关断功能的电源，此时输出被设定为1.25 V，大多数负载在此电压下消耗的电流很小。
商品特性
- 典型负载调节率：0.1%
- 典型线路调节率：0.01%/V
- 输出电流：1.5 A
- 可调输出低至1.25 V
- 限流值随温度恒定
- 纹波抑制比：80 dB
- 输出短路保护
- 工作温度范围：-55°C至150°C（LM117）
应用领域
- 汽车LED照明
- 电池充电器
- 开关电源后置稳压
- 恒流稳压器
- 微处理器电源
