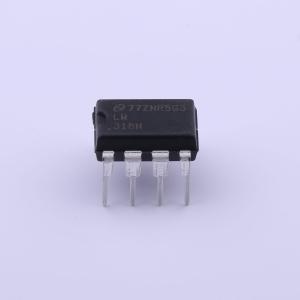

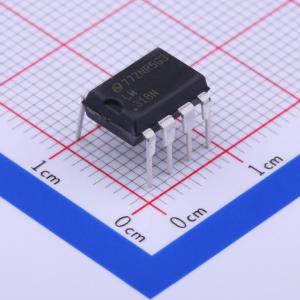

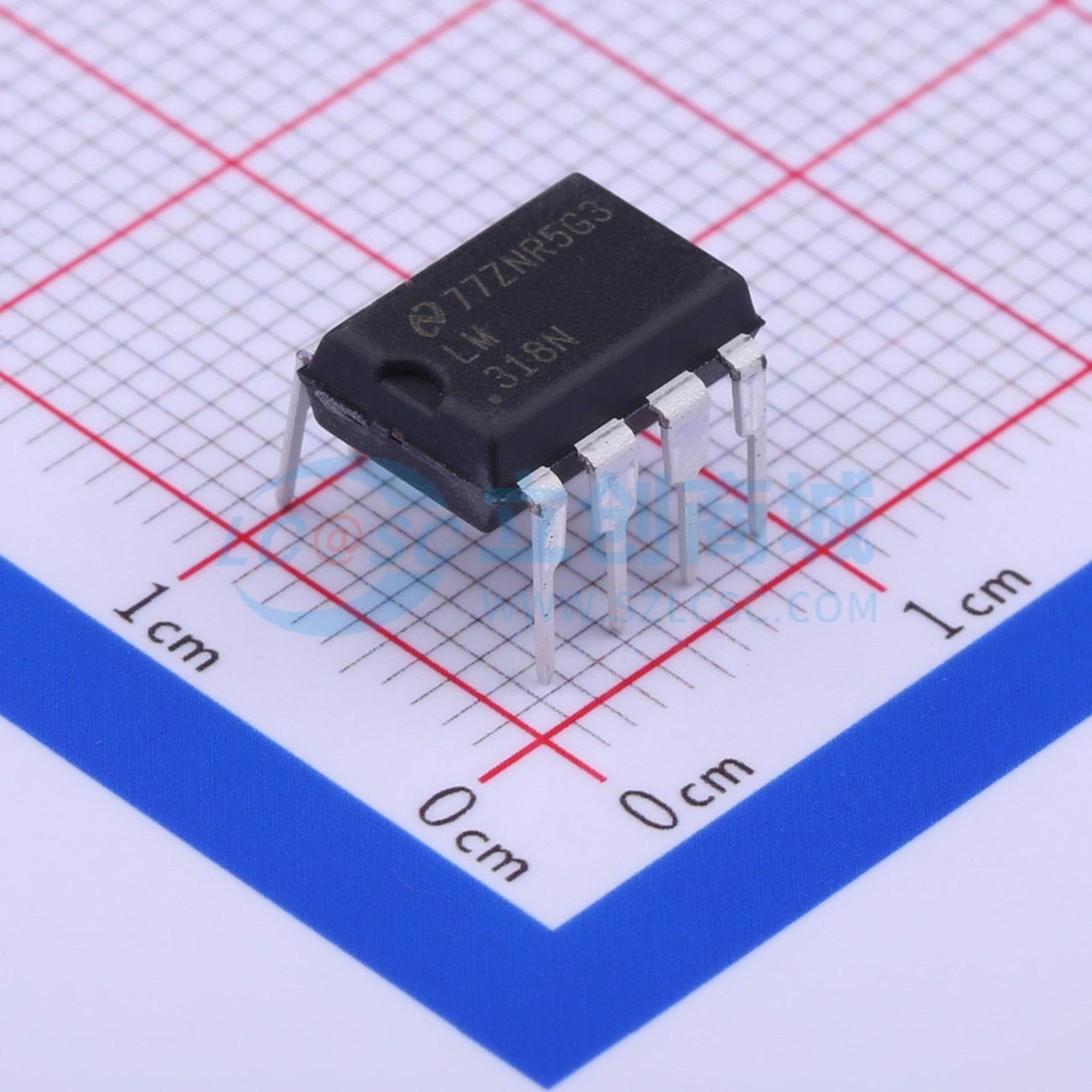

LM318N/NOPB
Operational Amplifiers
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM318-N 单通道、40V、15MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM318N/NOPB
- 商品编号
- C352845
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 15MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 70V/us | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 30nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 5mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -20V~20V | |
| 功能特性 | 过压保护；内置补偿 |
商品概述
LM118-N/LM218-N/LM318-N是精密高速运算放大器系列，专为需要宽带宽和高压摆率的应用设计，相比通用器件速度提升十倍，且不牺牲直流性能。该系列内置单位增益频率补偿，无需外部元件即可工作，大幅简化应用；同时也可添加外部频率补偿来获得最优性能。反相应用中，前馈补偿可将压摆率提升至超过150V/μs，带宽几乎加倍；不需要最大带宽时，可使用过补偿提升放大器的稳定性；添加单个电容即可将0.1建立时间降低至1μs以下。该器件内置有限的ESD保护，存储或操作过程中应将引脚短接或将器件放置在导电泡沫中，防止MOS栅极受到静电损伤。各型号规定工作温度范围分别为：LM118-N为-55℃至+125℃，LM218-N为-25℃至+85℃，LM318-N为0℃至+70℃。
商品特性
- 小信号带宽15MHz
- 额定压摆率不低于50V/μs
- 偏置电流最高为250nA
- 电源工作范围为±5V至±20V
- 内置频率补偿
- 输入和输出具备过载保护
- 引脚与通用运算放大器兼容
- LM118-N最高结温为150℃，LM218-N、LM318-N最高结温为110℃
- 输入端并联背靠背二极管实现过压保护
应用领域
- 模数转换器
- 振荡器
- 有源滤波器
- 采样保持电路
- 通用放大器
