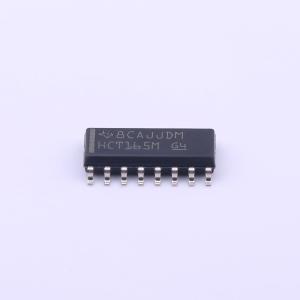

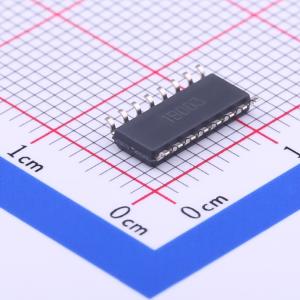

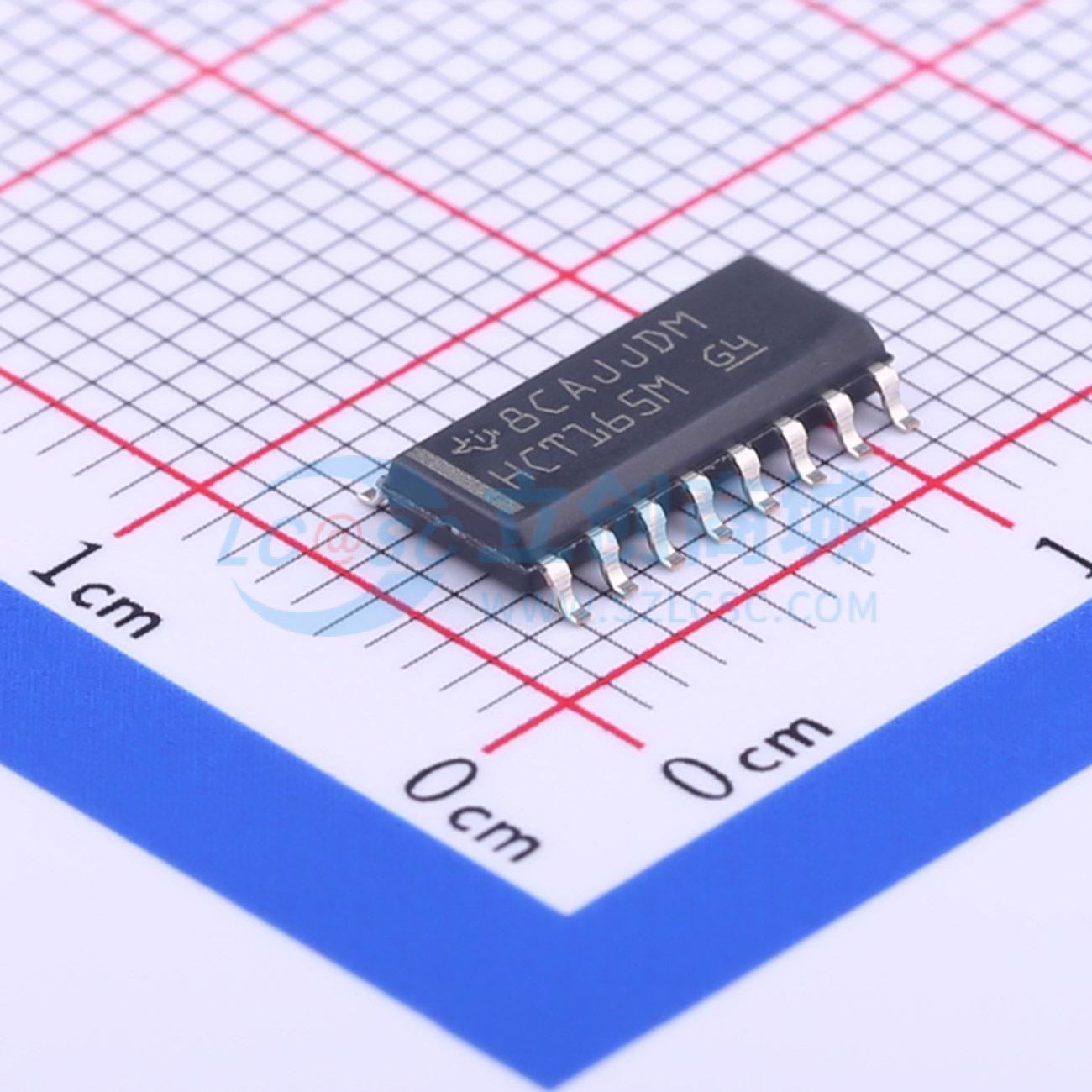

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT165M96
补充型输出 8位并行或串行至串行移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT165 高速 CMOS 逻辑 8 位并行输入/串行输出移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT165M96
- 商品编号
- C352828
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.257克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 27MHz | |
| 元件数 | 1 | |
| 输出类型 | 互补式 | |
| 系列 | 74HCT |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 50ns@5V,50pF | |
| 分辨率(位) | 8 | |
| 输入类型 | TTL兼容CMOS | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 25mA | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
CDx4HC165、CDx4HCT165是高速CMOS逻辑8位并行输入/串行输出移位寄存器，最后一级提供互补串行输出QH和非QH；当并行负载SH/LD输入为低电平时，会以异步方式将从A输入到H输入的并行数据加载到寄存器中；当SH/LD为高电平时，数据会在SER输入端以串行方式输入寄存器，并通过每个正向时钟转换向右移动一个位置，可通过将QH输出连接到后一器件的SER输入实现并行至串行转换器扩展。
商品特性
- 带有缓冲输入
- 支持异步并行负载
- 提供互补输出
- 标准输出可驱动10个LSTTL负载，总线驱动器输出可驱动15个LSTTL负载
- 宽工作温度范围：-55℃~125℃
- 拥有平衡的传播延迟及转换时间
- 与LSTTL逻辑IC相比，可显著降低功耗
- HC类型工作电压范围为2V~6V，具备高抗噪性，当VCC = 5V时，NIL = 30，NIH为VCC的30
- HCT类型工作电压范围为4.5V~5.5V，直接兼容LSTTL输入逻辑，VIL最大值为0.8V，VIH最小值为2V
- HCT类型兼容CMOS输入，当电压为VOL、VOH时，II ≤ 1μA
应用领域
- 可用于并行至串行转换器扩展
