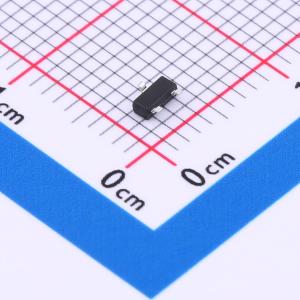

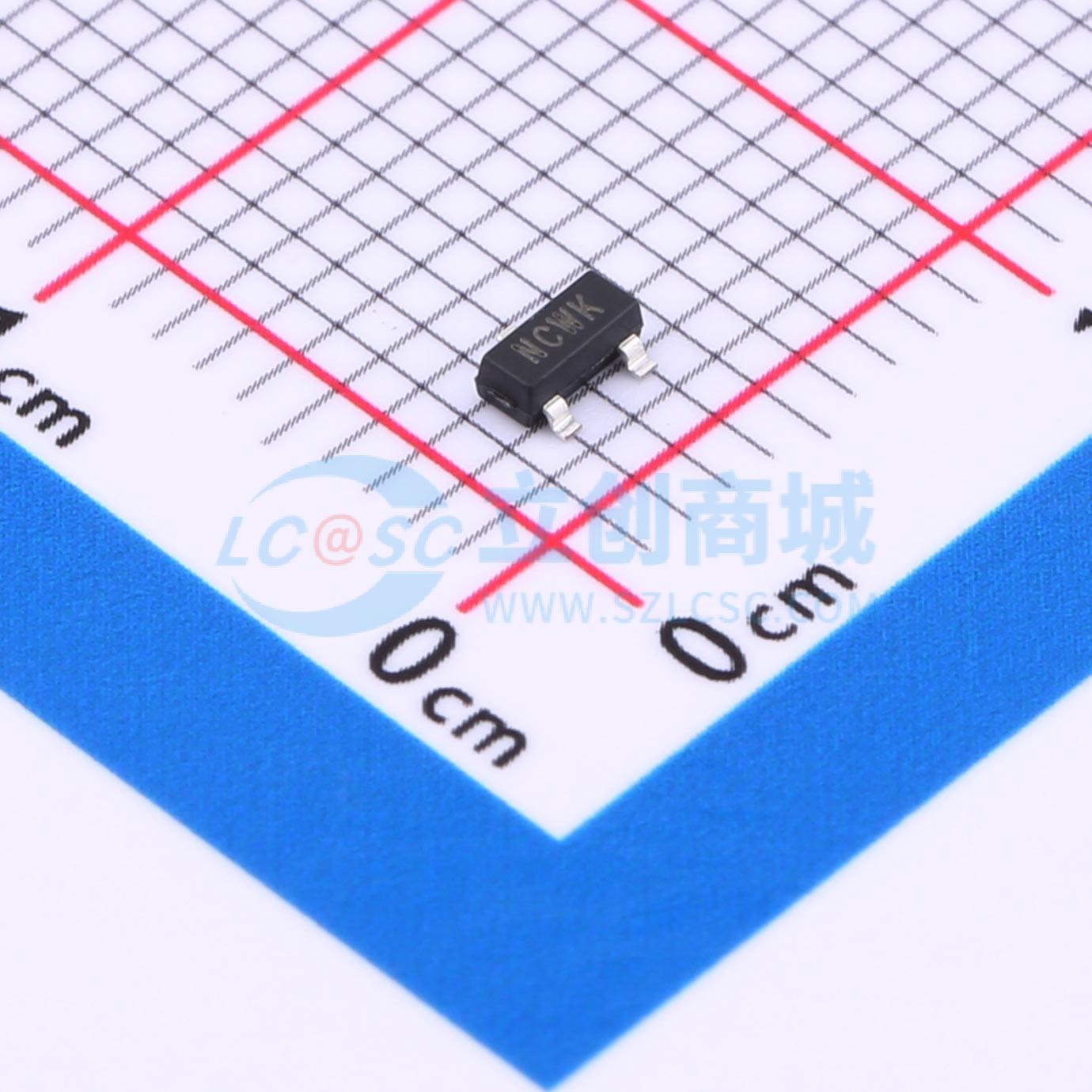

温馨提醒：图片仅供参考，商品以实物为准
WNM4009-3/TR
N沟道 耐压:110V 电流:1.45A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WNM4009是N沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，可在低栅极电荷下提供出色的导通电阻RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WNM4009-3/TR
- 商品编号
- C2931329
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 110V | |
| 连续漏极电流(Id) | 1.45A | |
| 导通电阻(RDS(on)) | 310mΩ@10V | |
| 耗散功率(Pd) | 1.15W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 7.5nC@10V | |
| 输入电容(Ciss) | 317pF | |
| 反向传输电容(Crss) | 14pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 28pF |
商品概述
WPM2093是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计，在低栅极电荷的情况下可提供出色的导通电阻RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品WPM2093为无铅产品。
商品特性
~~- 沟槽技术-超高密度单元设计-出色的导通电阻-极低的阈值电压-小封装SOT-723
应用领域
- DC/DC转换器-电源转换器电路-便携式设备的负载/电源开关
