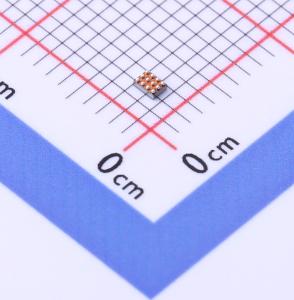

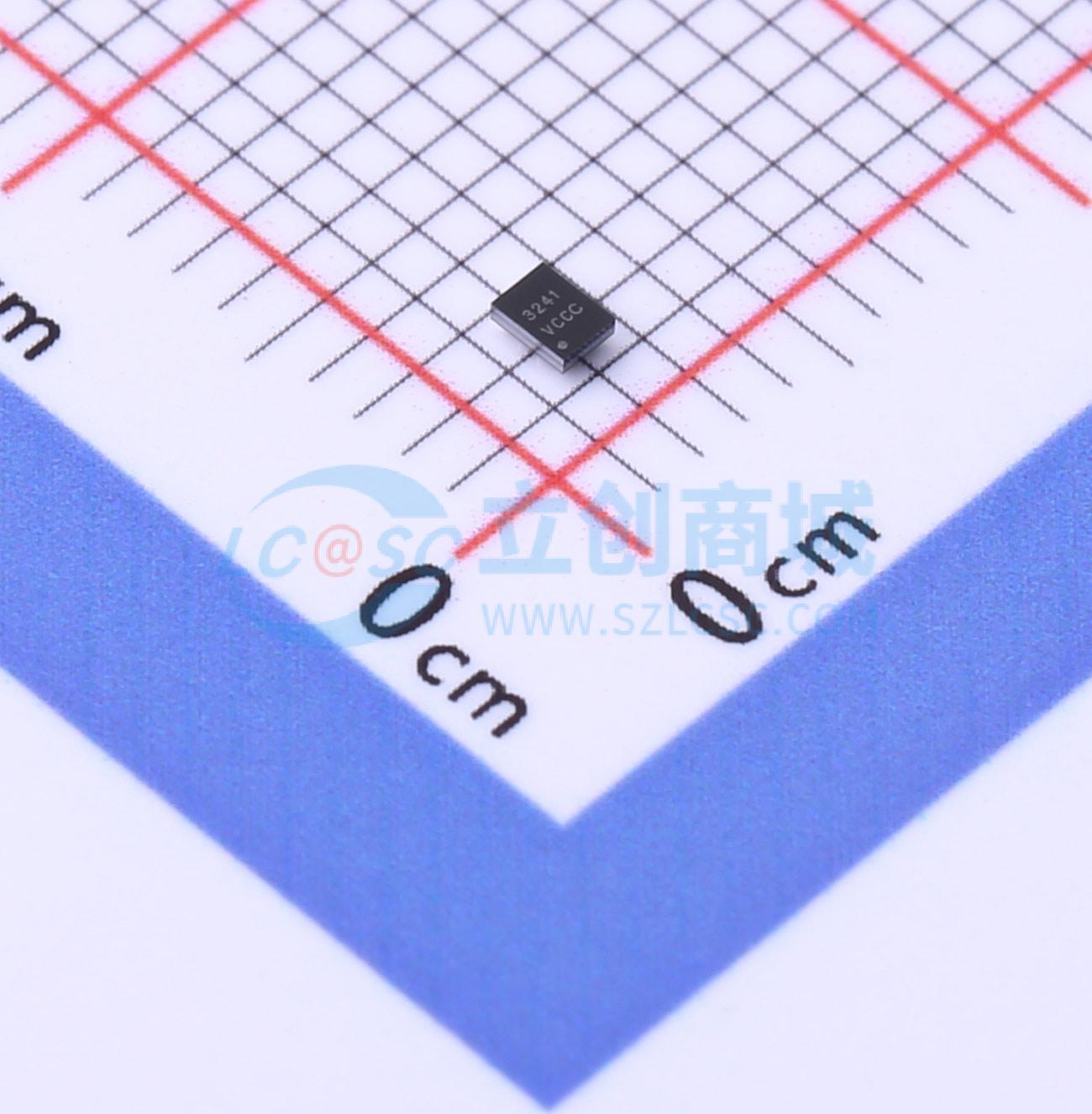

WS3241C-12/TR
过压保护负载开关
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- WS3241C 具备低导通电阻（RON）内部高压开关，其输入范围的绝对最大值为 29V。WS3241C 具有过压保护（OVP）功能，若 OVLO 引脚电压超过 1.2V 参考电压，内部开关将关闭。可使用外部电阻分压器来设置输入电压过压保护阈值
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WS3241C-12/TR
- 商品编号
- C2931337
- 商品封装
- CSP-12L
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 负载开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 低电平有效 | |
| 工作电压 | 2.9V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 4.5A | |
| 导通电阻 | 30mΩ | |
| 功能特性 | 过温保护；过压保护；输出放电功能；软启动；欠压锁定 | |
| 工作温度 | -40℃~+85℃ |
商品概述
WS3241C 具有低导通电阻的内部高压开关，其输入范围的绝对最大值为29V。当OVLO引脚电压超过1.2V参考电压时，WS3241C会表现出过压保护（OVP）功能，关闭内部开关。可以通过外部电阻分压器来设置输入电压的过压保护阈值。在关断状态下，开关会断开输入引脚与输出引脚之间的连接，从而保护输出免受输入高电压的影响。此外，通过将OVLO引脚接地而无需外部电阻，可以设置内部固定的6.8V-OVP。集成的过温保护（OTP）也会关闭开关以保护设备。
WS3241C 采用CSP-12L封装。标准产品是无铅和无卤素的。
商品特性
- 浪涌保护：100V
- 绝对最大输入电压：29V
- 低导通电阻开关（RON = 30mΩ）
- 可调过压保护阈值
- 快速过压保护响应：70ns
- 热关断保护
- 强大的ESD保护
应用领域
- 移动手执设备和平板电脑
- 便携式媒体播放器
- 外设
