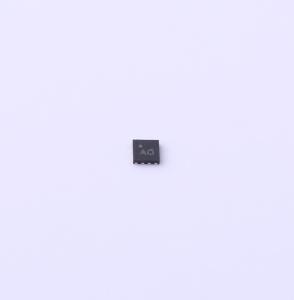

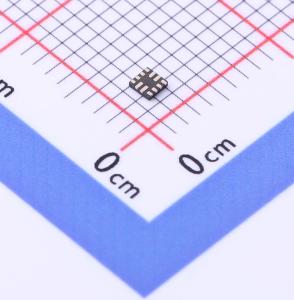

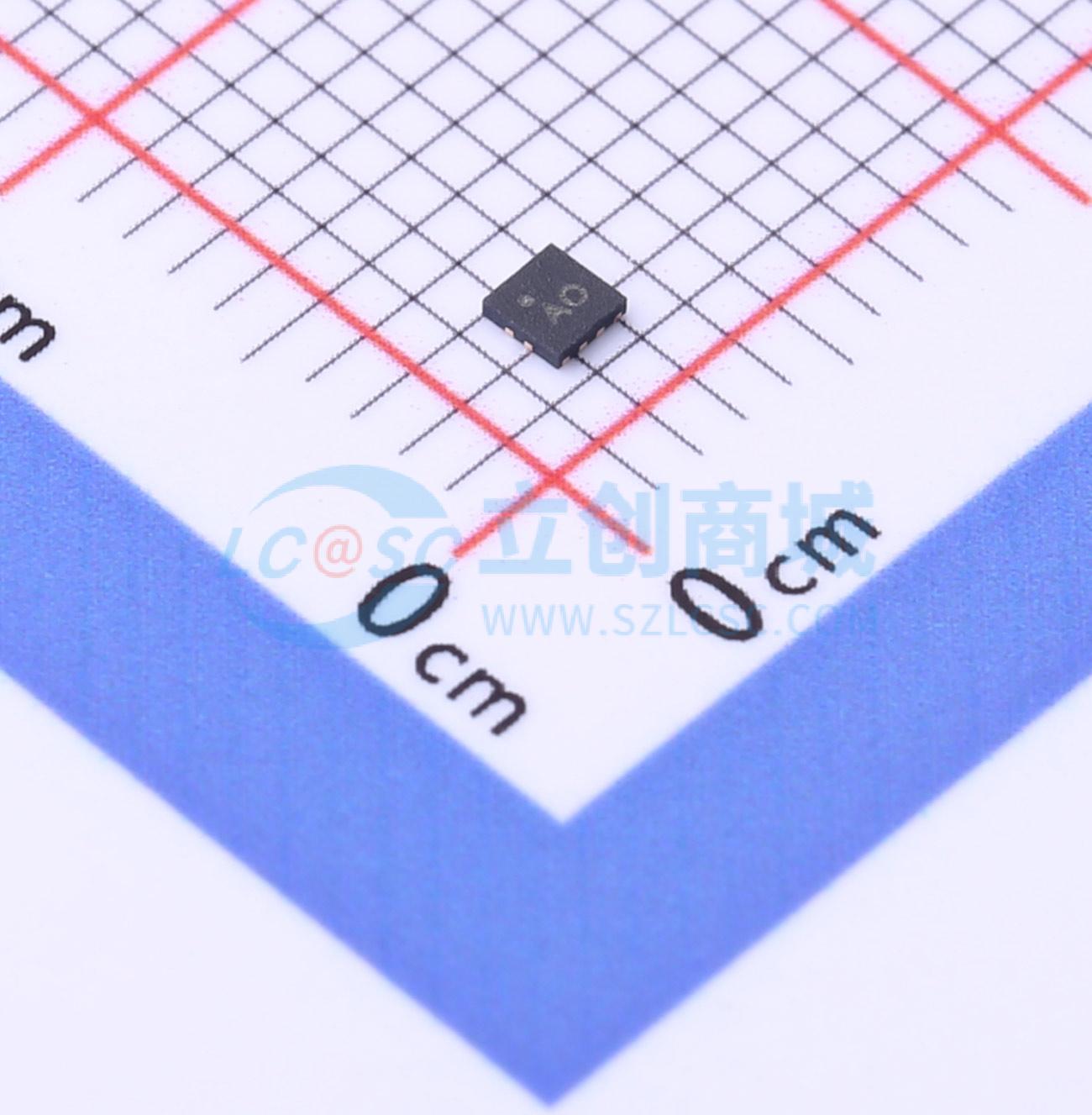

温馨提醒：图片仅供参考，商品以实物为准
WUSB3801Q-12/TR
USB Type-C配置通道可翻转适配器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WUSB3801 是一款低功耗、高效率的 Type-C 配置通道（CC）可翻转适配器芯片。WUSB3801 支持对 USB Type-C 连接器进行通道识别，并能根据芯片设置自动检测不同的电源角色。该芯片符合 USB Type-C 电缆和连接器规范 1.2 版，适用于各种应用场景
- 品牌名称
- WILLSEMI(韦尔)
- 商品型号
- WUSB3801Q-12/TR
- 商品编号
- C2931342
- 商品封装
- QFN1616-12L(1.6x1.6)
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 工作电压 | 2.7V~5.5V | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 45uA | |
| 静态电流 | 1uA |
商品概述
WUSB3801是一款低功耗、高效率的Type-C配置通道（CC）可翻转适配器芯片。WUSB3801支持对USB Type-C连接器进行通道识别，并能根据芯片设置自动检测不同的电源角色。该芯片符合USB Type-C电缆和连接器规范1.2版，适用于各种应用场景。 WUSB3801通过CTRL引脚设置支持引脚控制模式和I2C控制模式，并复用SDA（INOUT1）/SCL（INOUT2）/INTB（OUT3）引脚，以在不同控制模式下实现必要功能。ROLE引脚用于选择Type-C逻辑工作状态的源（SRC）/宿（SNK）/双角色电源（DRP）模式。全局使能信号来自带有内部上拉电阻的ENB引脚，提高了可行性。
商品特性
- 符合USB Type-C电缆和连接器规范1.2版
- 具备全局节能和工作模式
- 支持引脚或I2C控制
- 支持CC端口自动配置
- 支持SRC/SNK/DRP电源模式
- 支持带有Try.SNK或Try.SRC的DRP
- 支持不同电流模式控制和识别（默认、1.5A和3.0A）
- 内部CC端接电阻和电流源精度高
- CC1、CC2和VBUSD引脚具备高压EOS保护和25V直流耐受能力
- 单电源供电范围宽：2.7 ~ 5.5V
- 提供QFN1616-12L封装（1.6x1.6x0.35mm）
应用领域
- 智能手机
- 笔记本电脑
- 平板电脑
