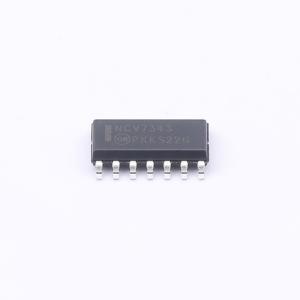

温馨提醒：图片仅供参考，商品以实物为准

NCV7343D20R2G

NCV7343 CAN FD 收发器，低功耗，带 INH、WAKE 和错误检测功能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV7343 是一种 CAN FD 收发器，支持高达 5 Mbit/s 的数据速率。它具有低功耗模式和通过 CAN 总线唤醒的功能。
品牌名称: onsemi(安森美)
商品型号: NCV7343D20R2G
商品编号: C2902154
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.494克(g)

商品参数

商品概述

NCV7343 CAN FD收发器是控制器局域网（CAN）协议控制器与物理总线之间的接口。该收发器为总线提供差分发送能力，为CAN控制器提供差分接收能力。 NCV7343是CAN高速收发器系列的新增产品，与NCV734x CAN独立收发器以及上一代产品（如AMIS42665、AMIS3066x等）相辅相成。 NCV7343保证了额外的时序参数，以确保在超过1 Mbit/s的数据速率下进行可靠通信，以满足CAN灵活数据速率（CAN FD）要求。这些特性使NCV7343成为所有类型HS - CAN网络的理想选择，适用于需要通过CAN总线实现唤醒功能的低功耗模式节点。

商品特性

符合国际标准ISO11898 - 2:2016
CAN FD时序指定高达5 Mbit/s
扩展总线负载范围
具有极低电流消耗的待机和睡眠模式
带唤醒模式（WUP）的CAN唤醒功能、短CAN活动过滤时间、长唤醒超时和正常总线偏置
本地唤醒
VIO引脚允许直接与3 V至5 V的MCU接口
低电磁辐射（EME）和高电磁抗扰度（EMS）
无供电状态下总线线路呈高阻抗
发送数据（TxD）显性超时功能（长）
总线错误检测
在所有供电条件下芯片表现可预测
总线引脚的ESD抗扰度>8 kV
热保护
总线引脚对电源电压和地短路保护
总线引脚在汽车环境中可防止瞬态干扰
通过AEC - Q100 0级认证且具备PPAP能力
这些是无铅器件

应用领域

汽车
工业网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	CAN收发器
	类型	CAN-FD收发器
	数据速率	5Mbps
	工作电压	4.5V~5.5V

	属性	参数值
	工作电流	61mA
	工作温度	-40℃~+150℃
	静态电流	20uA
