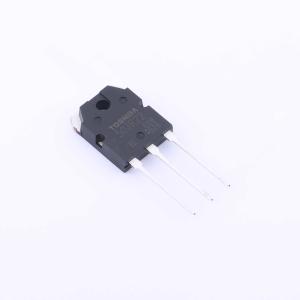

温馨提醒：图片仅供参考，商品以实物为准
GT50JR22(S1WLD,E,S
600V 50A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：6.5 代。 RC-IGBT 由一个在 IGBT 芯片中单片集成的续流二极管 (FWD) 组成。 增强模式。 高速开关。 -IGBT：tf = 0.05 μs（典型值）(IC = 50A)。 -FWD：trr = 0.35 μs（典型值）(IF = 15A)。应用：电流谐振逆变器开关应用
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- GT50JR22(S1WLD,E,S
- 商品编号
- C2880445
- 商品封装
- TO-3P-3
- 包装方式
- 管装
- 商品毛重
- 7.1481克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 50A | |
| 耗散功率(Pd) | 250W | |
| 正向脉冲电流(Ifm) | 100A |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 2.2V@50A,15V | |
| 输入电容(Cies) | 2.7nF | |
| 开启延迟时间(Td(on)) | 250ns | |
| 关断延迟时间(Td(off)) | 330ns | |
| 反向恢复时间(Trr) | 350ns |
