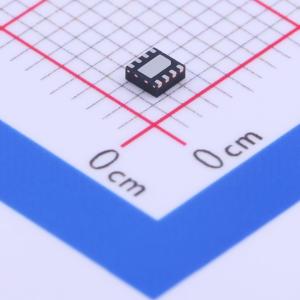

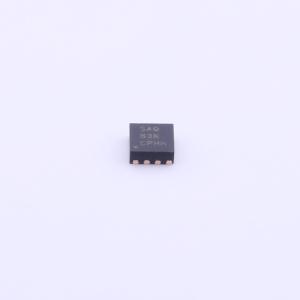

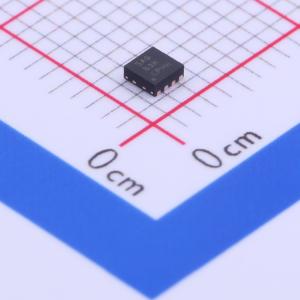

温馨提醒：图片仅供参考，商品以实物为准

TPS62125DSGR

3V至17V，300mA可调使能阈值和迟滞的同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS62125是一款高效率同步降压转换器,支持3V至17V的宽输入电压范围,提供高达300mA的输出电流。该器件包括一个精确的低功耗使能比较器,可用于输入电源电压监控。具有无缝的节能模式转换,低输出纹波电压,以及最高效率的特性。
品牌名称: TI(德州仪器)
商品型号: TPS62125DSGR
商品编号: C324076
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

TPS62125器件是一款高效同步降压转换器，针对低功耗和超低功耗应用进行了优化，可提供高达300 mA的输出电流。3 V至17 V的宽输入电压范围支持4节碱性电池、1至4节串联配置的锂离子电池，以及9 V至15 V供电的应用。该器件包含一个精确的低功耗使能比较器，可用作输入电源电压监控器（SVS），以满足系统特定的上电和掉电要求。使能比较器仅消耗6 μA的静态电流，典型阈值精确为1.2 V，且具有可调迟滞功能。借助这一特性，该转换器可从太阳能电池板或电流环路等高阻抗源供电的存储电容器中提取能量，从而产生电源轨。凭借其DCS-Control™控制方案，该转换器提供省电模式操作，可在整个负载电流范围内保持最高效率。在轻负载下，转换器以脉冲频率调制（PFM）模式运行，并在负载电流较高时无缝自动转换为脉冲宽度调制（PWM）模式。DCS-Control™方案针对PFM模式下的低输出纹波电压进行了优化，以将输出噪声降至最低，并具有出色的交流负载调节能力。漏极开路电源正常输出信号可指示输出电压是否处于稳定状态。

商品特性

宽输入电压范围：3 V至17 V
具有可调阈值和迟滞功能的输入电源电压监控器（SVS）
典型静态电流消耗为6 μA
宽输出电压范围：1.2 V至10 V
典型静态电流为13 μA
典型关断电流为350 nA
无缝省电模式转换
DCS-Control™方案
低输出纹波电压
最高1 MHz开关频率
在宽VIN和VOUT范围内实现最高效率
与TPS62160/70引脚兼容
100%占空比模式
电源正常漏极开路输出
输出放电功能
小型2 mm×2 mm 8引脚WSON封装

应用领域

嵌入式处理
4节碱性电池、1至4节锂离子电池供电的应用
9 V至15 V备用电源
能量收集逆变器（负VOUT）

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	1.2V~10V
	输出电流	300mA
	开关频率	1MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
