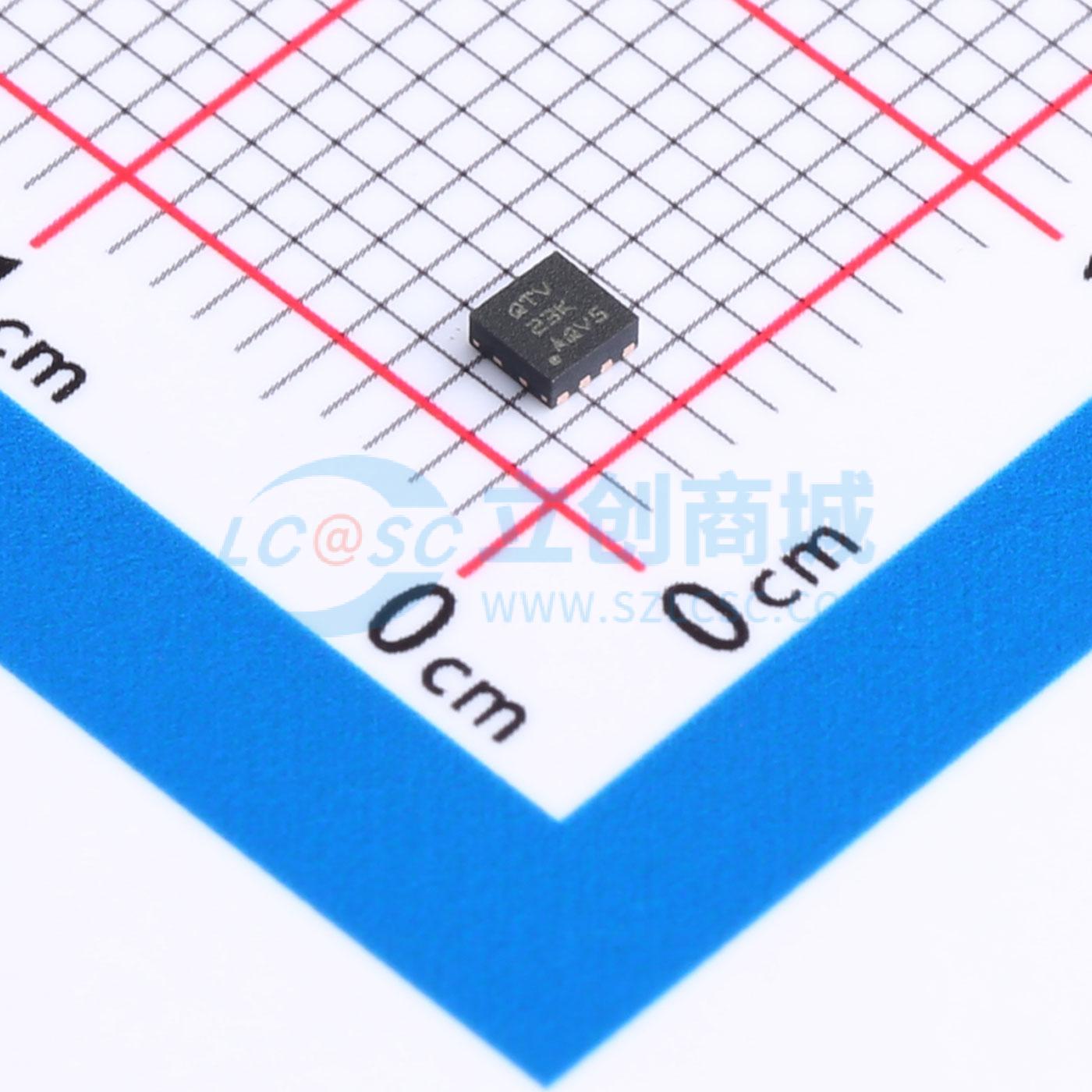

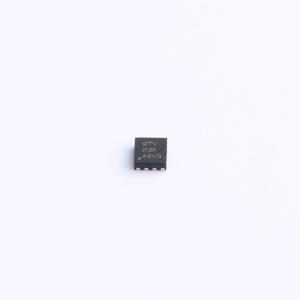

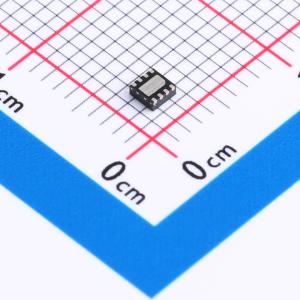

温馨提醒：图片仅供参考，商品以实物为准
TPS62160DSGR
3V至17V，1A同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS62160是一款基于DCS-Control™拓扑的同步降压DC/DC转换器,适用于高功率密度应用。其输入电压范围为3V至17V,支持高达1A的连续输出电流,输出电压范围为0.9V至6V（包括100%占空比模式）。该器件具有低静态电流（典型值为17μA）,支持无缝功率节省模式过渡,以及短路保护和过温保护功能。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS62160DSGR
- 商品编号
- C324077
- 商品封装
- WSON-8-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~17V | |
| 输出电压 | 900mV~6V | |
| 输出电流 | 1A | |
| 开关频率 | 2.25MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 17uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS6216x 系列设备是易于使用的同步降压 DC/DC 转换器，针对高功率密度的应用进行了优化。典型的 2.25 MHz 高开关频率允许使用小型电感，并通过利用 DCS-Control 拓扑结构提供快速瞬态响应和高输出电压精度。该设备具有 3 V 至 17 V 的宽工作输入电压范围，非常适合由锂离子电池或其他电池供电的系统以及 12 V 中间电源轨供电的系统。它支持在 0.9 V 至 6 V 输出电压（含 100% 占空比模式）下高达 1 A 的连续输出电流。通过配置使能和开漏电源良好引脚也可以实现电源排序。在节能模式下，从 VIN 流过的静态电流约为 17 μA。如果负载较小，设备会自动无缝进入节能模式，从而在整个负载范围内保持高效率。在关断模式下，设备关闭，关断电流消耗小于 2 μA。该设备有可调输出电压版本和固定输出电压版本，采用 8 引脚 WSON 封装，尺寸为 2.00 mm x 2.00 mm (DSG)，或 8 引脚 VSSOP 封装，尺寸为 3.00 mm x 3.00 mm (DGK)。
商品特性
- DCS-Control 拓扑
- 输入电压范围为3 V至17 V
- 最高1 A输出电流
- 可调输出电压范围从0.9 V至6 V
- 固定输出电压版本
- 无缝电源节省模式转换
- 典型静态电流为17 μA
- 电源良好输出
- 100%占空比模式
- 短路保护
- 过温保护
- 与TPS62170和TPS62125引脚兼容
- 提供3.00 mm x 3.00 mm 8引脚VSSOP和2.00 mm x 2.00 mm 8引脚WSON封装
- 使用WEBENCH Power Designer创建基于TPS62160的定制设计
