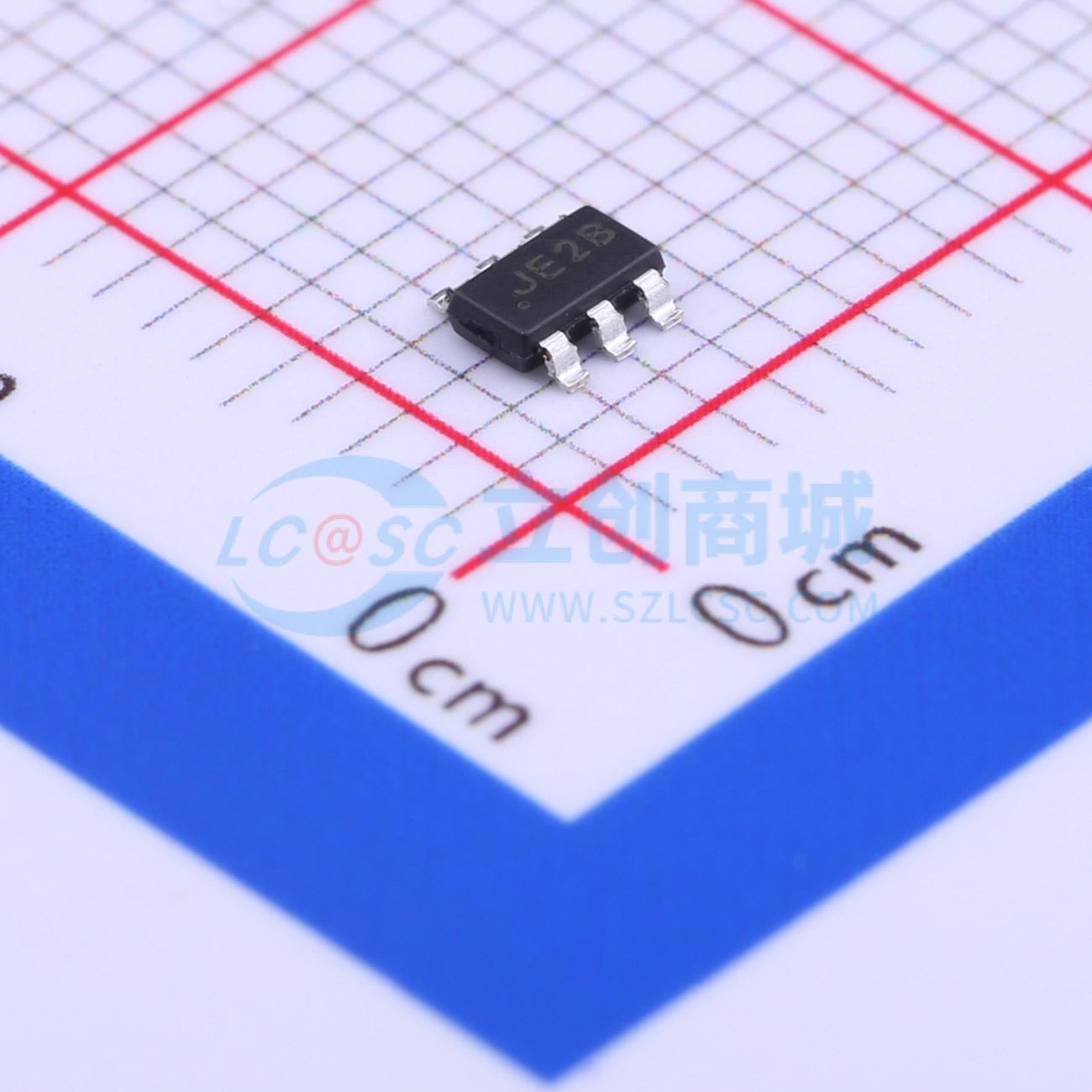

温馨提醒：图片仅供参考，商品以实物为准
JW5052S
高效同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- JW5052S是一款电流模式单片降压电压转换器,输入电压范围为3.7V至18V,可提供2A连续输出电流。该器件具有高效率（最高可达95%）,内置两个N-Channel MOSFET,轻载时采用低频模式以保持高效率和低输出纹波。具备短路保护、过流保护、热保护和输入欠压锁定功能。封装为TSOT23-6。
- 品牌名称
- Joulwatt(杰华特)
- 商品型号
- JW5052S
- 商品编号
- C324578
- 商品封装
- TSOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.046767克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.7V~18V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 800kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
JW5052S 是一款电流模式的单片降压型电压转换器。JW5052S 的输入电压范围为 3.7~18V，通过两个集成的 N 沟道 MOSFET 可提供 2A 的连续输出电流。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。 JW5052S 具备短路保护、热保护、电流失控保护和输入欠压锁定功能，确保了其可靠性。 JW5052S 采用 6 引脚 TSOT23 - 6 封装，使用最少的外部元件即可提供紧凑的解决方案。
商品特性
- 3.7V 至 18V 工作输入范围，2A 输出电流
- 效率高达 95%
- 轻载时高效率（>80%）
- 固定 800kHz 开关频率
- 输入欠压锁定
- 启动电流失控保护
- 过流保护和打嗝模式
- 热保护
- 采用 TSOT23 - 6 封装
应用领域
- 分布式电源系统
- 网络系统
- FPGA、DSP、ASIC 电源
- 绿色电子产品/家电
- 笔记本电脑
