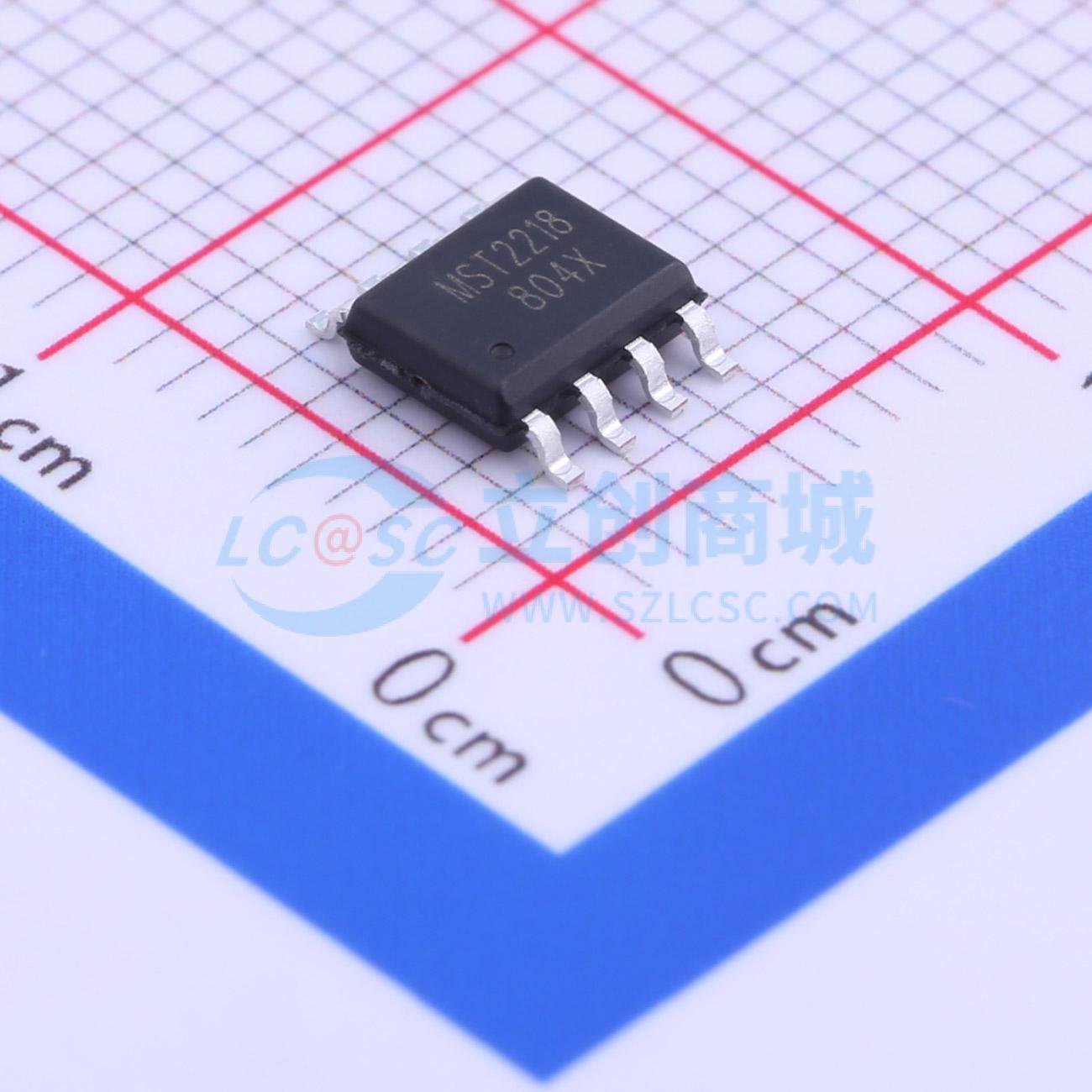

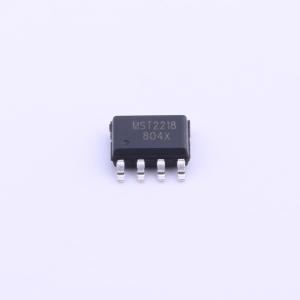

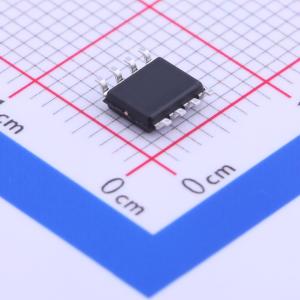

MST2218KCD
摩托车点火器直流升压控制芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MST2218是专为摩托车点火器中直流升压电路设计的控制芯片,集成100V MOSFET,具有宽输入电压范围、原边限流功能、准谐振充电原理、输出电压检测功能、逐周期电流检测、前沿消隐和最小关断时间、过温关断功能、欠压锁止电路等特性。SOP8封装。
- 品牌名称
- MST(迈尔斯通)
- 商品型号
- MST2218KCD
- 商品编号
- C324597
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.433克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 4.5V~14V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | - | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | - |
商品概述
MST2218是专为摩托车点火器中直流升压电路设计的控制芯片，可替代分立器件的方案，减少外围器件，提升产品的性能和可靠性。 产品具有原边限流功能，限流值外围可调；输出电压检测功能，达到预设电压后停振，电压不足后重新工作；内置前沿消隐和最小关断时间，抗干扰特性好。 工作电压低至4V，集成输入电压钳位电路，通过与外围电阻配合，可适应复杂恶劣的供电环境；输出端耐压100V，使用过程安全可靠。
商品特性
- 集成100V MOSFET
- 宽输入电压范围
- 集成输入电压钳位电路
- 准谐振充电原理，速度快、效率高
- 逐周期电流检测，限流值外围可调
- 反馈输入端口集成钳位电路
- 输出电压外围可调
- 内置前沿消隐和最小关断时间
- 集成过温关断功能
- 集成欠压锁止电路
- SOP8封装
应用领域
- 摩托车直流点火器
- 其他直流升压电路
