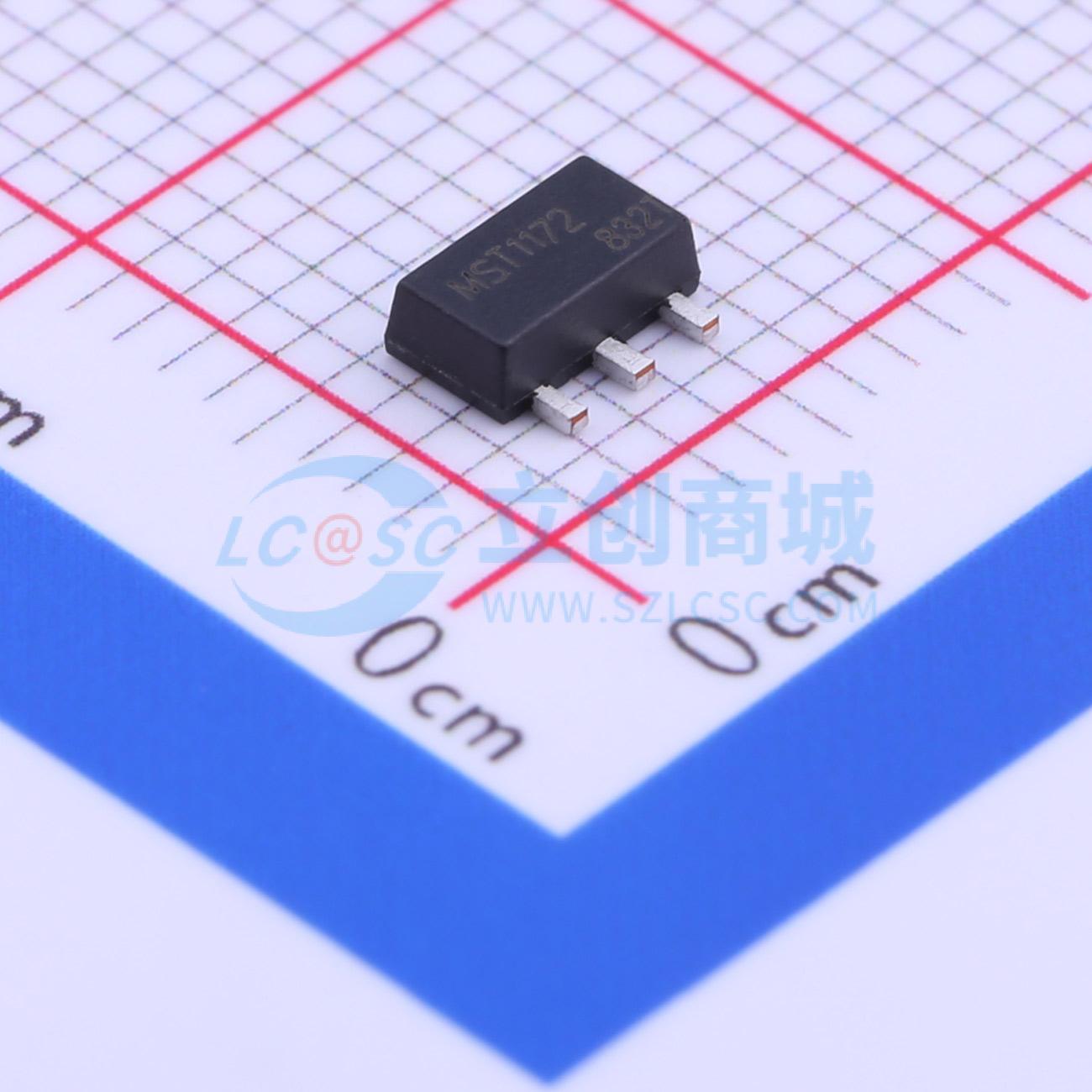

MST1172TS
摩托车、电动车闪光器芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MST1172 是一款应用于摩托车闪光控制器的专用集成电路。直流耐压可达60V，极大提升闪光控制器的可靠性。方案简洁，大幅降低方案成本，提升生产效率，降低产品失效率，提升产品品质。
- 品牌名称
- MST(迈尔斯通)
- 商品型号
- MST1172TS
- 商品编号
- C324594
- 商品封装
- SOT-89
- 包装方式
- 编带
- 商品毛重
- 0.168克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 9V~18V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 2.5A |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护(OCP)；过温保护(OTP)；短路保护(SCP) | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+150℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
MST1172 是一款应用于摩托车闪光控制器的专用集成电路。直流耐压可达60V，极大提升闪光控制器的可靠性。方案简洁，大幅降低方案成本，提升生产效率，降低产品失效率，提升产品品质。 MST1172 兼容现有的线路串接设计，只需串接在转弯灯的供电线路上即可实现闪光控制功能，应用便捷。 MST1172 内置固定频率振荡器，并且有完善的温度补偿、电压补偿，保障系统在不同的应用环境下仍然保持精确的闪烁频率，均匀稳定工作。可使闪光控制器系统整体工作性能相对于常见的分离元器件方案实现质的提升。 内置多重保护机制，防止在部分异常应用下闪光控制器以及摩托车上相关供电线路发生损坏，并且能够在应用回复正常后自动解决保护。提升闪光控制器自身可靠性的同时，降低摩托车整车返修概率。
商品特性
- 内部集成时钟电路，闪烁频率稳定
- 固定 1.42Hz 闪烁频率
- 逐个周期负载过流限流保护
- 逐个周期负载短路限流保护
- 逐个周期芯片过热关断保护
- 保护后自回复功能
- 150mΩ 典型导通内阻
- 芯片直流耐压可达56V，提升系统可靠性
- 兼容现有闪光控制器双线接口设计
- 可支持总功率30W 以及30W 以内的白炽灯
- SOT89-3L 以及TO252-3L 封装形式
应用领域
- 摩托车闪光控制器
- 霓虹灯控制器
- 报警控制器
- 信号灯控制器
- 转向灯控制电路
- 彩灯控制电路
