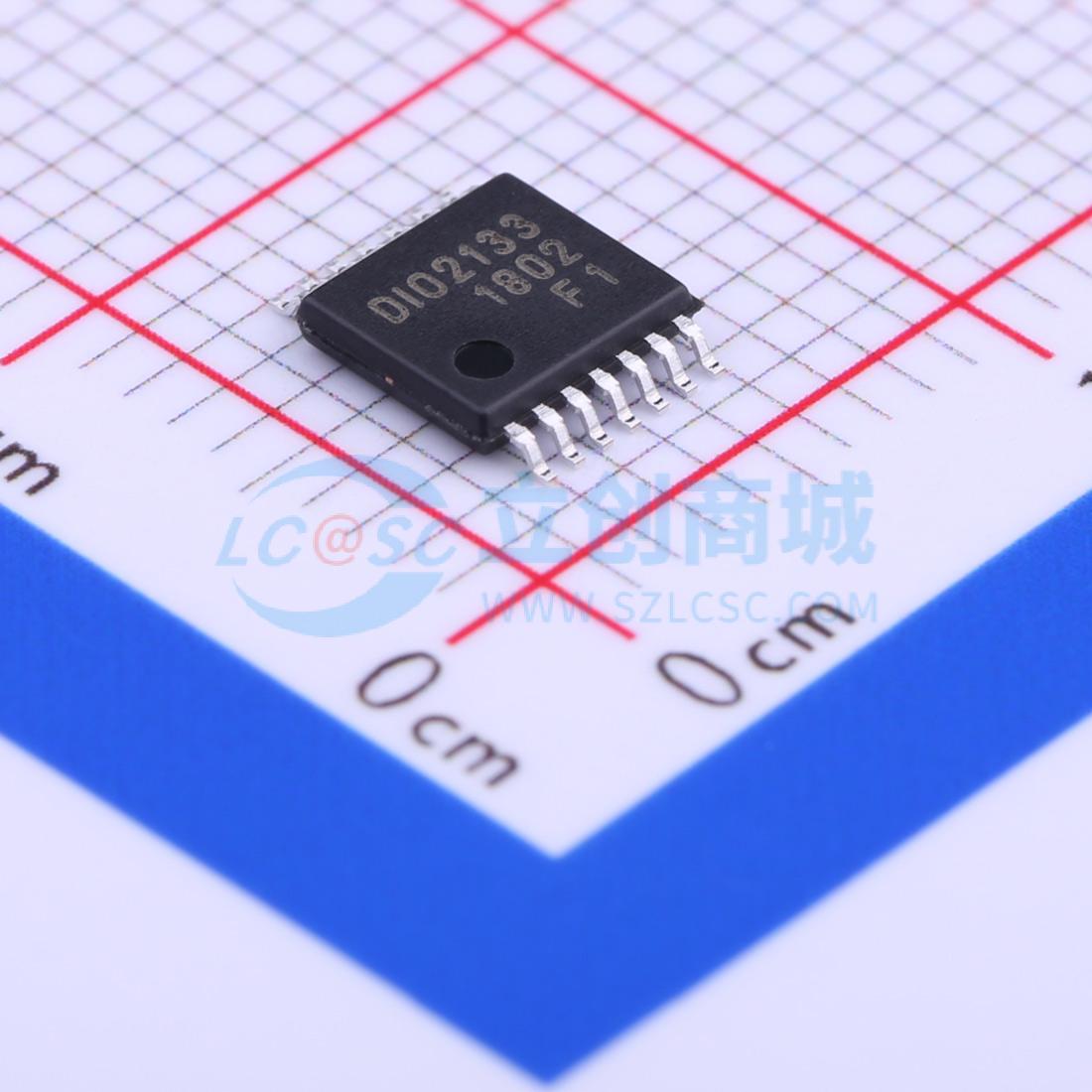

温馨提醒：图片仅供参考，商品以实物为准

DIO2133CT14

具有可调增益的3V有效值音频驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO2133是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。DIO2133具备一个3Vrms立体声音频驱动器，其设计允许省去输出交流耦合电容。该器件采用差分输入模式，通过外部增益电阻设置，可实现±1V/V至±10V/V的增益范围
品牌名称: DIOO(帝奥微)
商品型号: DIO2133CT14
商品编号: C324574
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.214克(g)

商品参数

商品概述

DIO2133是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。DIO2133具备一个3Vrms立体声音频驱动器，其设计允许移除输出交流耦合电容。该器件采用差分输入模式，通过外部增益电阻设置，可实现±1V/V至±10V/V的增益范围。在5V电源供电下，DIO2133能够在600Ω负载上提供3Vrms输出。同时，DIO2133提供内置关断控制电路，以实现最佳无噗声性能。在欠压条件下，DIO2133能够检测到该情况并使输出静音。

商品特性

600Ω负载时的电压输出：3.3V电源电压下为2Vrms，5.0V电源电压下为3Vrms
超低噪声和总谐波失真（THD）：信噪比（SNR）>112dB，典型值vm<5.1μvms，总谐波失真加噪声（THD+N）>100dB
电源开启/关闭时无噗声/喀哒声
无需输出隔直电容
在20Hz - 20kHz之间具有优化的频率响应
接受差分输入
具备外部欠压静音功能
人体模型（HBM）静电放电（ESD）保护：输出引脚8kV
采用TSSOP - 14封装

应用领域

机顶盒
高清DVD播放器
汽车娱乐系统
医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道
	输出功率	-
	工作电压	3V~5.5V
	总谐波失真+噪声(THD+N)	0.001%

	属性	参数值
	静态电流(Iq)	11mA
	工作温度	-40℃~+85℃
	信噪比	112dB
	输入类型	差分
	电源纹波抑制比(PSRR)	90dB
