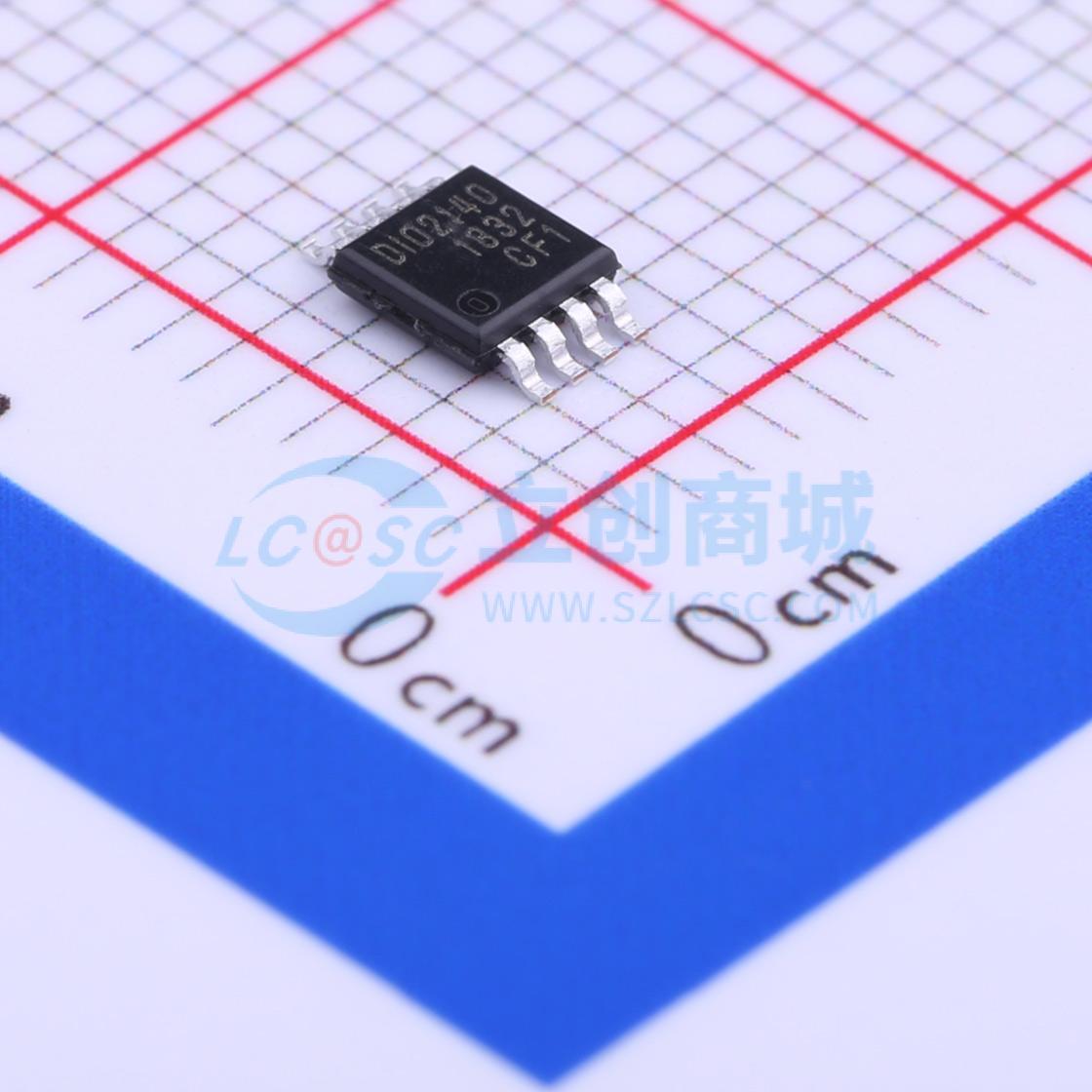

温馨提醒：图片仅供参考，商品以实物为准
DIO2140CM8
DIO2140CM8
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DIO2140是一款2.8W高效无滤波器D类音频放大器，仅需三个外部元件。其经过优化的PWM输出级可省去LC输出滤波器。DIO2140采用无滤波器D类架构，可减少外围元件数量、PCB板面积并降低系统成本
- 品牌名称
- DIOO(帝奥微)
- 商品型号
- DIO2140CM8
- 商品编号
- C324575
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.147克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 单声道 | |
| 输出功率 | - | |
| 工作电压 | 2.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.07% | |
| 静态电流(Iq) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 97dB | |
| 输入类型 | 差分 | |
| 电源纹波抑制比(PSRR) | -87dB | |
| 效率 | 83%；86% | |
| 输入通道数 | 1对差分输入 |
商品概述
DIO2140是一款2.8W高效无滤波D类音频放大器，仅需三个外部元件。其优化的PWM输出级可省去LC输出滤波器。 DIO2140采用无滤波D类架构，可减少外围元件数量、PCB板面积和系统成本。高达90%的效率使其适用于手机和其他移动设备应用。 此外，DIO2140还具备保护功能，如扬声器输出端短路保护功能、器件内部热关断功能和欠压锁定功能。
商品特性
- 最大输出：在4Ω负载下输出功率>2.5W
- 失真率（THD）：0.05%（VDD = 5.0V，P0 = 1W）
- 在400mW时效率高达83%
- 无滤波D类架构
- 仅需三个外部元件
- 短路保护功能
- 热关断功能
- 欠压锁定功能
- 环保封装：DFN - 8和MSOP - 8
应用领域
- 无线或蜂窝手机及个人数字助理
- 个人导航设备
- 通用便携式音频设备
