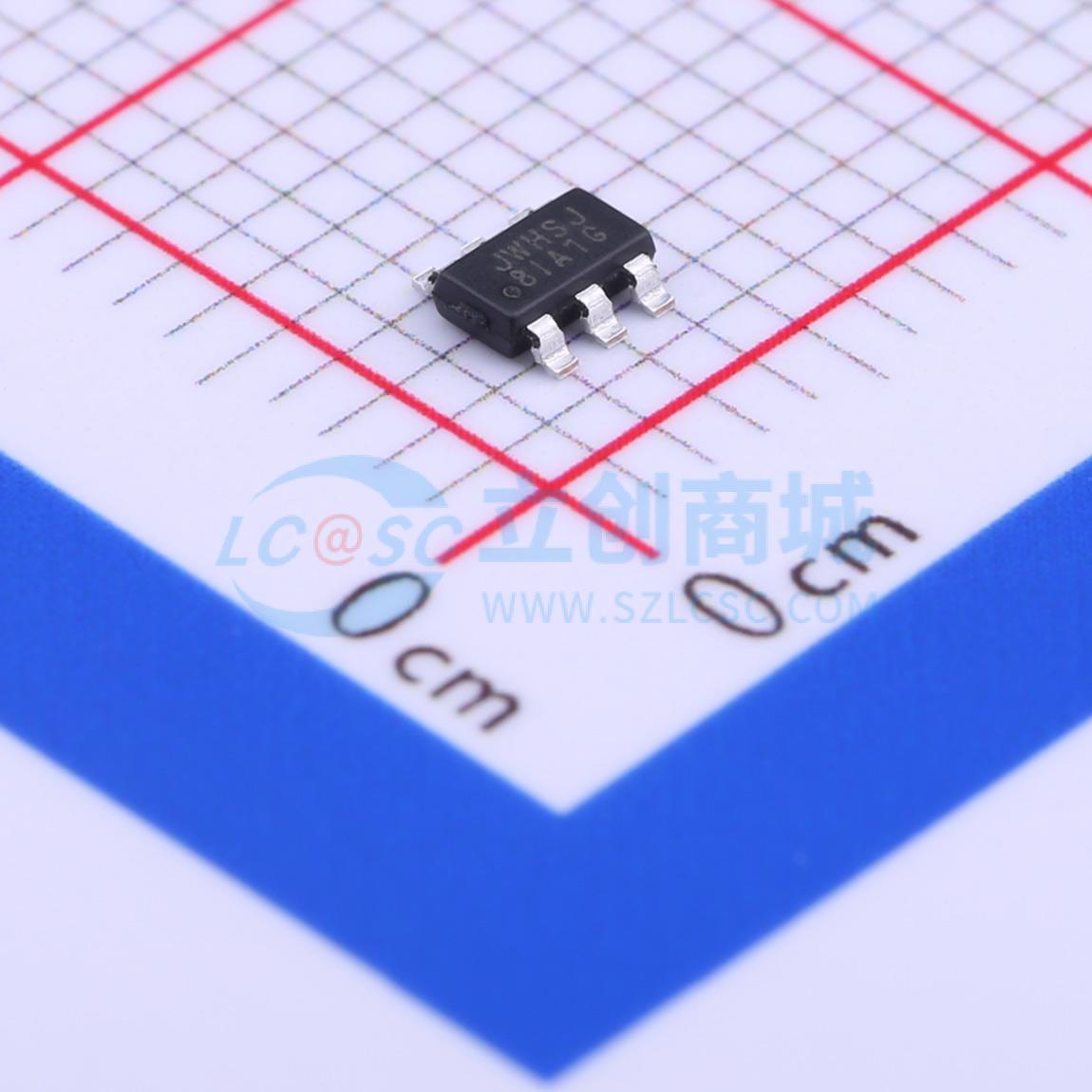

温馨提醒：图片仅供参考，商品以实物为准

JW5033S

同步降压转换器 JW5033S

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: JW5033S是一款电流模式单片降压电压转换器,工作输入范围为3.7V至18V,可提供2A连续输出电流,具有两个集成的N-通道MOSFET。轻载时,调节器以低频率运行,以保持高效率和低输出纹波。该器件包括短路保护、热保护、启动电流失控保护和过流保护。
品牌名称: Joulwatt(杰华特)
商品型号: JW5033S
商品编号: C324577
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

JW5033S是一款电流模式单片降压稳压器。其输入电压范围为3.7V - 18V，通过两个集成的N沟道MOSFET可提供2A的连续输出电流。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。 JW5033S具备短路保护、热保护、电流失控保护和输入欠压锁定功能，确保了其可靠性。 JW5033S采用6引脚TSOT23-6和SOT563封装，使用最少的外部元件即可提供紧凑的解决方案。 JW5033S是一款同步、电流模式降压稳压器。它可将3.7V至18V的输入电压降至低至0.8V的输出电压，并能够提供高达2A的负载电流。

商品特性

3.7V至18V的工作输入范围，2A输出电流
效率高达95%
轻载时高效
800kHz开关频率
输入欠压锁定
启动电流失控保护
过流保护和打嗝模式
热保护
提供TSOT23-6和SOT563封装

应用领域

分布式电源系统
网络系统
FPGA、DSP、ASIC电源
绿色电子产品/电器
笔记本电脑

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.7V~18V
	输出电流	2A
	开关频率	800kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	150uA
	开关管(内置/外置)	内置
	输出类型	可调
