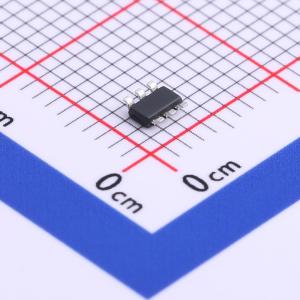

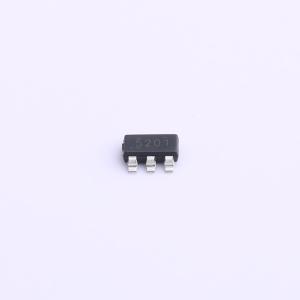

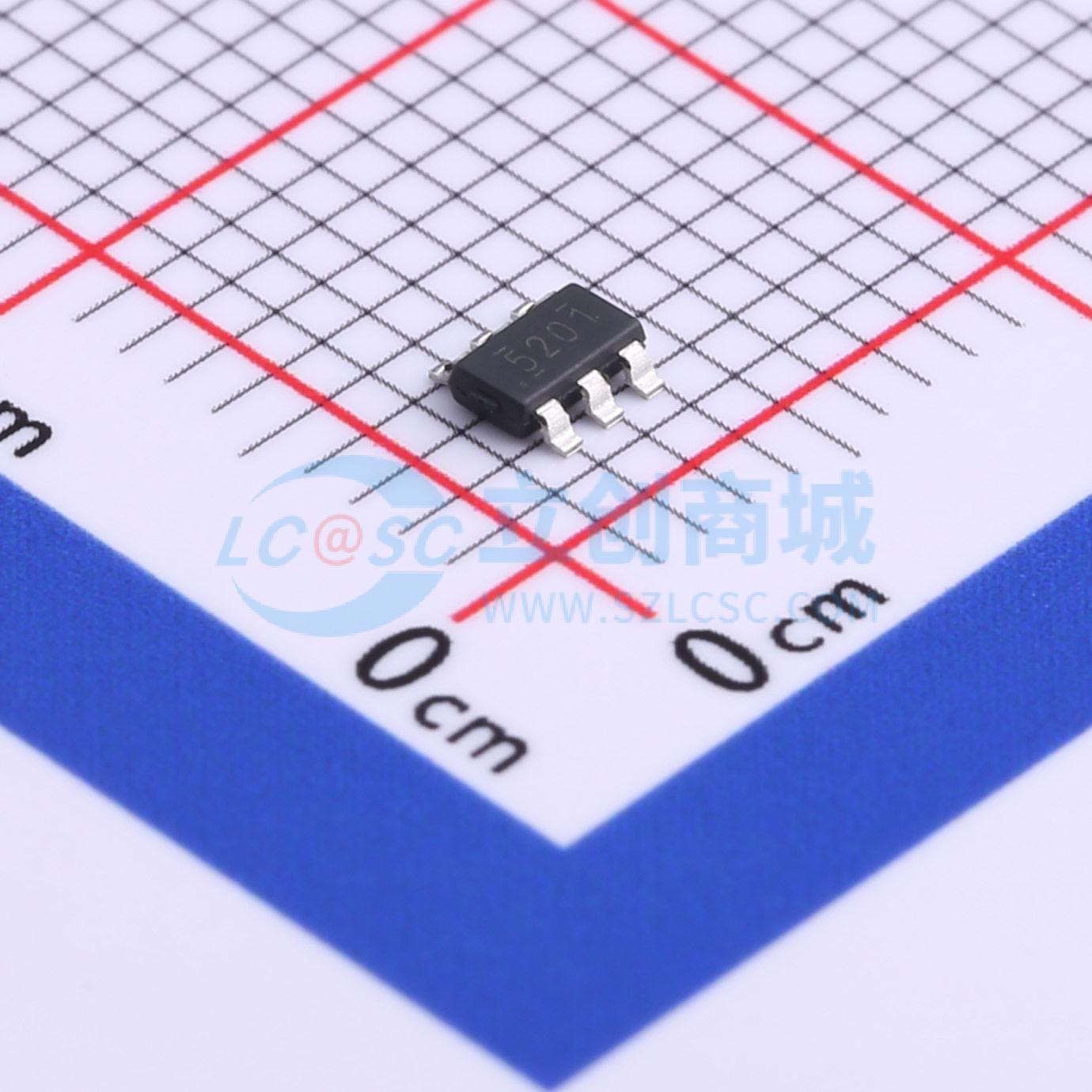

TPS565201DDCR

4.5V至17V输入、5A同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS565201是一款简单易用的5A同步降压转换器。集成31mΩ和16mΩ FET,优化了外部组件数量,实现了低待机电流。输入电压范围为4.5V至17V,输出电压范围为0.76V至7V,支持500kHz开关频率。具备快速动态响应特性和多种保护功能。
品牌名称: TI(德州仪器)
商品型号: TPS565201DDCR
商品编号: C327676
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.12克(g)
网友设计参考: ir2104驱动

商品参数

商品概述

TPS565201是一款简单易用的5A同步降压转换器。该器件经过优化，最大限度地减少了运行所需的外部组件并可实现低待机电流。此开关模式电源(SMPS)器件采用D-CAP2™控制，此控制方式无需外部补偿组件即可实现快速瞬态响应。D-CAP2还支持使用低等效串联电阻(ESR)专用聚合物电容器和陶瓷输出电容器。TPS565201能够以脉冲跳跃模式运行，从而能在轻负载运行期间保持高效率。TPS565201器件采用6引脚1.6mm×2.9mm SOT (DDC)封装，可在 -40°C至125°C的结温范围下运行。

商品特性

5A最大输出电流
集成31mΩ和16mΩ FET
D-CAP2™模式控制，具有快速动态响应特性
输入电压范围：4.5V至17V
输出电压范围：0.76V至7V
可在轻负载条件下利用跳脉冲的方式实现高效率Eco-mode™
500kHz开关频率
关断电流 ≤1μA
1%反馈电压精度
从预偏置输出电压启动
逐周期电流限制
断续模式过流保护
非锁存UVP、UVLO和TSD保护

应用领域

数字电视电源
高清蓝光光盘播放器
网络家庭终端设备
数字机顶盒(STB)
安全监控

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	-
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
