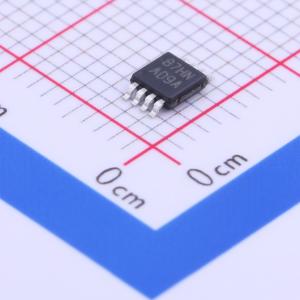

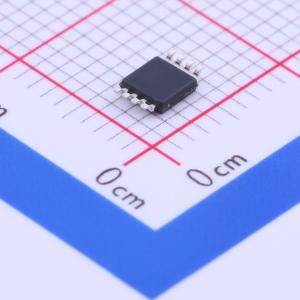

温馨提醒：图片仅供参考，商品以实物为准
LMV612MMX/NOPB
单通道、双通道和四通道，1.4 MHz、低功耗、通用型1.8 V运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV612 双路、5.5V、1.5MHz、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV612MMX/NOPB
- 商品编号
- C324079
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.109克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 1.4MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 5.5uV/℃ | |
| 压摆率(SR) | 400V/ms | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电流(Ios) | 13nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 57nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 81dB | |
| 静态电流(Iq) | 103uA | |
| 输出电流 | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMV61x是包含单路、双路和四路的低电压低功耗通用运算放大器，专为低电压通用应用设计，集成栅极驱动器，具备轨至轨输入输出特性，支持1.8V低电源电压，具备宽温度工作范围，输入共模可在电源基础上向外扩展200mV，无负载时可提供轨至轨输出摆幅，1.8V电源供电2kΩ负载时可提供30mV以内的输出电压，静态电流典型值为100μA时可实现1.4MHz增益带宽积，不同型号对应多种小型封装，适合需要缩小PCB尺寸的应用
商品特性
- 典型工作电源电压1.8V，提供1.8V、2.7V、5V的保证规格
- 600Ω负载下输出电源轨摆幅为80mV，2kΩ负载下输出电源轨摆幅为30mV
- 输入共模电压可超出电源轨200mV
- 单通道电源电流为100μA
- 增益带宽积为1.4MHz
- 最大输入失调电压为4mV
- 工作温度范围为-40℃至+125℃
- 集成栅极驱动器，具备轨至轨输入输出特性
- 多种封装可选：LMV611采用微型5引脚SC70封装，LMV612采用8引脚VSSOP和SOIC封装，LMV614采用14引脚TSSOP和SOIC封装，封装体积小巧，节省PCB空间
应用领域
- 消费类通信产品
- 消费类计算产品
- 掌上电脑PDA
- 前置音频放大器
- 便携式或电池供电类电子设备
- 电源电流监控
- 电池监控
