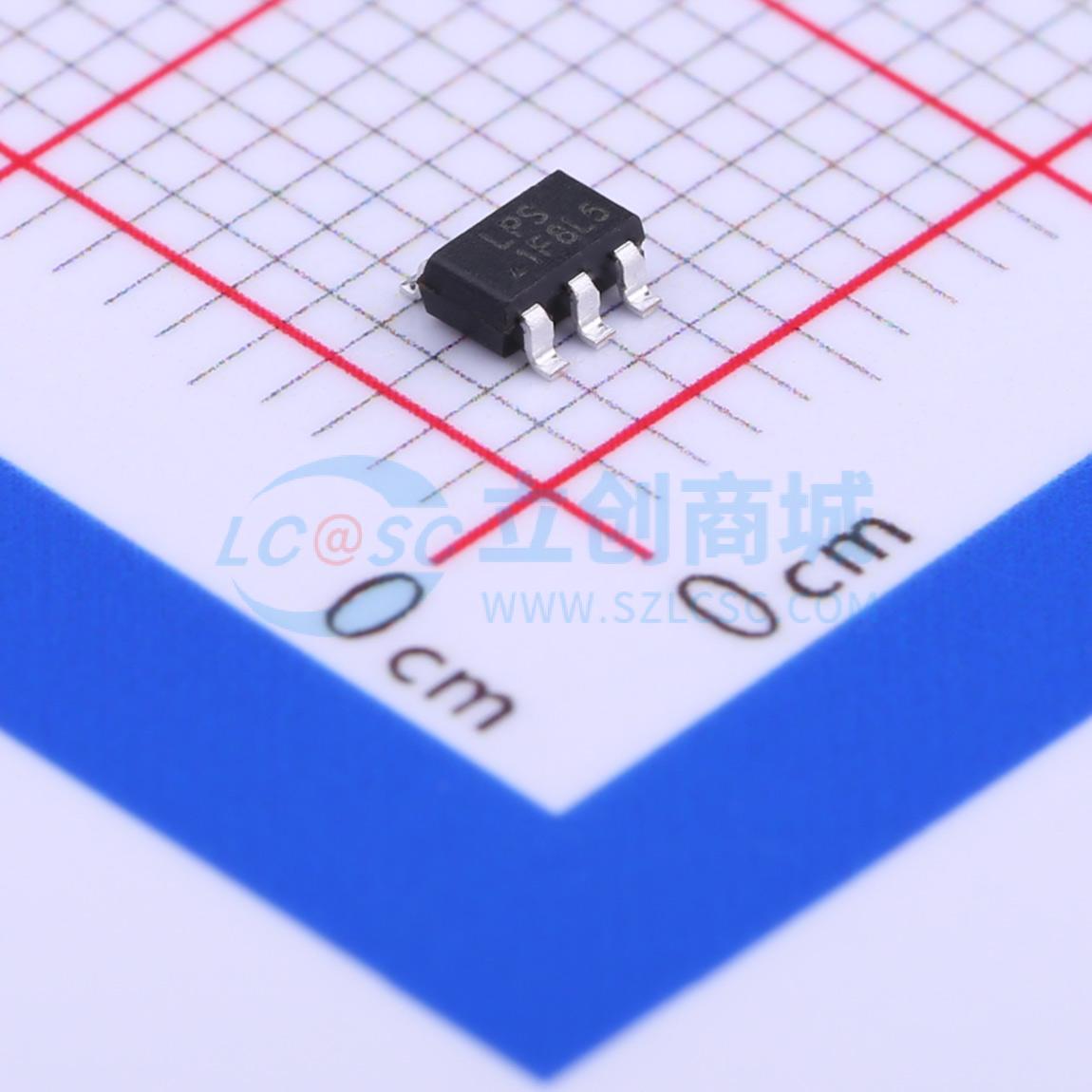

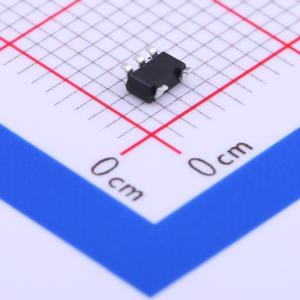

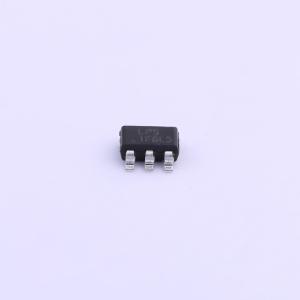

温馨提醒：图片仅供参考，商品以实物为准
LP3983HAB5F
输入6V 600mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LP3983H专为对性能和空间有严苛要求的便携式射频和无线应用而设计。LP3983H针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，进一步延长了电池使用寿命
- 品牌名称
- LOWPOWER(微源半导体)
- 商品型号
- LP3983HAB5F
- 商品编号
- C324566
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.066克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 6V | |
| 输出电流 | 600mA | |
| 电源纹波抑制比(PSRR) | 70dB@(217Hz) | |
| 压差 | 480mV@(600mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 100uVrms | |
| 特性 | 带使能；热关断；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LP3983H专为对性能和空间有严格要求的便携式射频和无线应用而设计。LP3983H针对电池供电系统进行了性能优化，可实现超低噪声和低静态电流。在压差状态下，稳压器接地电流仅略有增加，从而进一步延长电池使用寿命。LP3983H还可与低ESR陶瓷电容配合使用，减少电源应用所需的电路板空间，这对于手持无线设备至关重要。LP3983H在关断模式下的功耗低于0.01uA，开启时间小于50us。其他特性包括超低压差、高反馈精度、限流保护和高纹波抑制比。它提供SOT23 - 5和SOT89 - 5两种5引脚封装。
商品特性
- 适用于射频应用的超低噪声
- 2.2V - 6V输入电压范围
- 低压差：600mA时为420mV
- 600mA输出电流，750mA峰值电流
- 高电源抑制比：217Hz时为 - 70dB
- 关断时待机电流小于0.01uA
- 线路/负载瞬态下的超快响应
- 限流和热关断保护
应用领域
- 便携式媒体播放器/MP3播放器
- 蜂窝手机和智能手机
- LCD/DSC传感器
- 无线网卡
