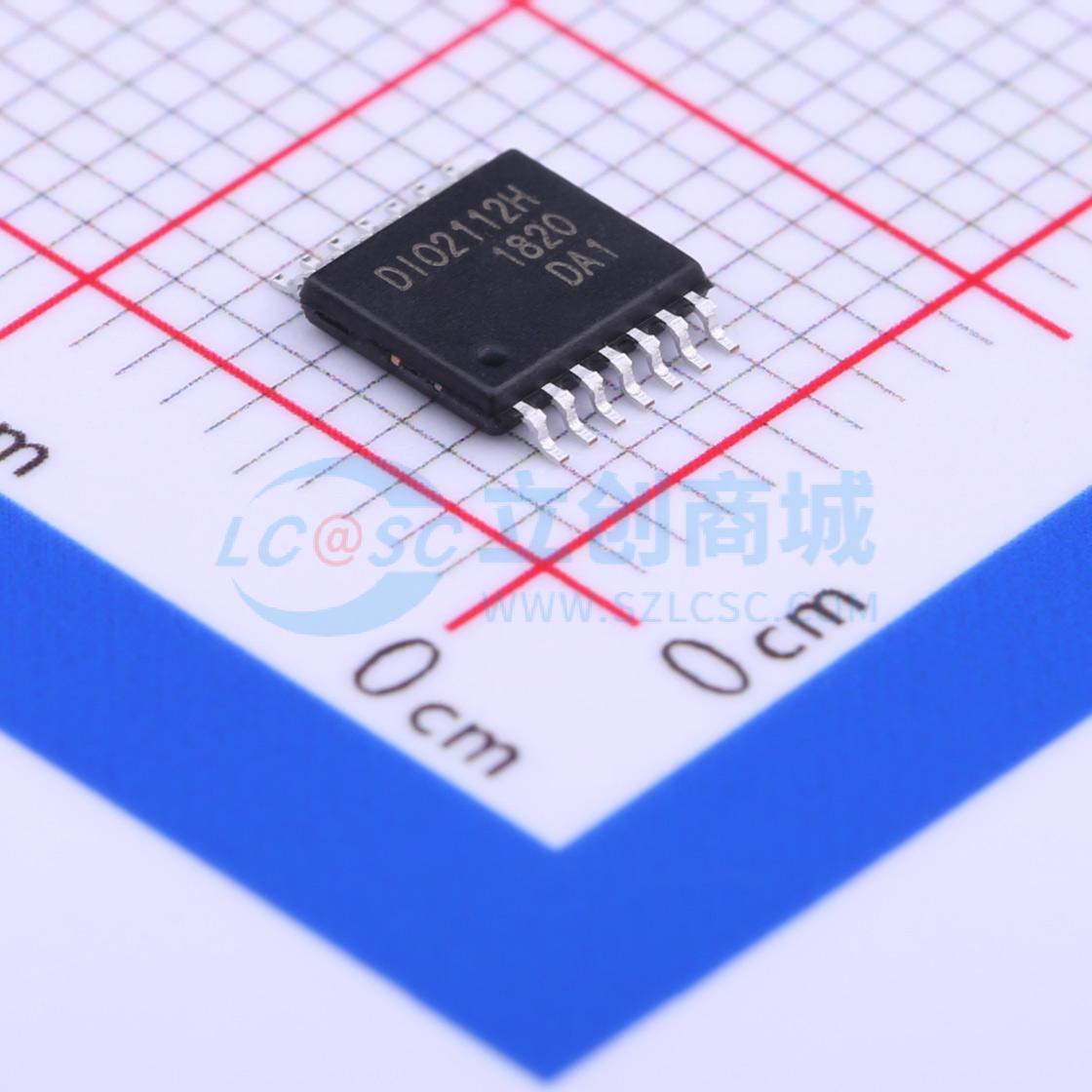

温馨提醒：图片仅供参考，商品以实物为准

DIO2112HTP14

具有可调增益的2Vrms音频驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DIO2112H是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。DIO22112H具备一个2Vrms立体声音频驱动器，其设计允许省去输出交流耦合电容。该器件采用差分输入模式，通过外部增益电阻设置，可实现±1 V/V至±10 V/V的增益范围
品牌名称: DIOO(帝奥微)
商品型号: DIO2112HTP14
商品编号: C324572
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.214克(g)

商品参数

商品概述

DIO2112H是一款适用于机顶盒和高清播放器的集成解决方案，旨在优化音频驱动电路性能，同时通过省去用于降噪的外围分立元件来降低物料清单（BOM）成本。DIO2112H具备一个2Vrms立体声音频驱动器，其设计允许省去输出交流耦合电容。该器件采用差分输入模式，通过外部增益电阻设置，可实现±1 V/V至±10 V/V的增益范围。在3.3V电源供电和10kΩ负载条件下，DIO2112H能够提供2Vrms的输出。同时，DIO2112H内置关断控制电路，以实现最佳的无噗声性能。在欠压条件下，DIO2112H能够检测到该情况并使输出静音。

商品特性

3.3V电源电压、10kΩ负载时的电压输出为2Vrms
超低失真，典型信噪比SNR>100dB，典型噪声电压vn<10μvrms
2Vrms时总谐波失真加噪声THD+N<0.001%
电源开关时无噗声/咔嗒声
无需输出隔直电容
在20Hz - 20kHz范围内具有优化的频率响应
支持差分输入
具备外部欠压静音功能
提供TSSOP - 14和DQFN - 16封装

应用领域

机顶盒
高清DVD播放器
汽车娱乐系统
医疗设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	输出功率	-
	工作电压	3.3V

	属性	参数值
	总谐波失真+噪声(THD+N)	0.001%
	工作温度	-40℃~+85℃
	信噪比	100dB
	输入类型	差分
