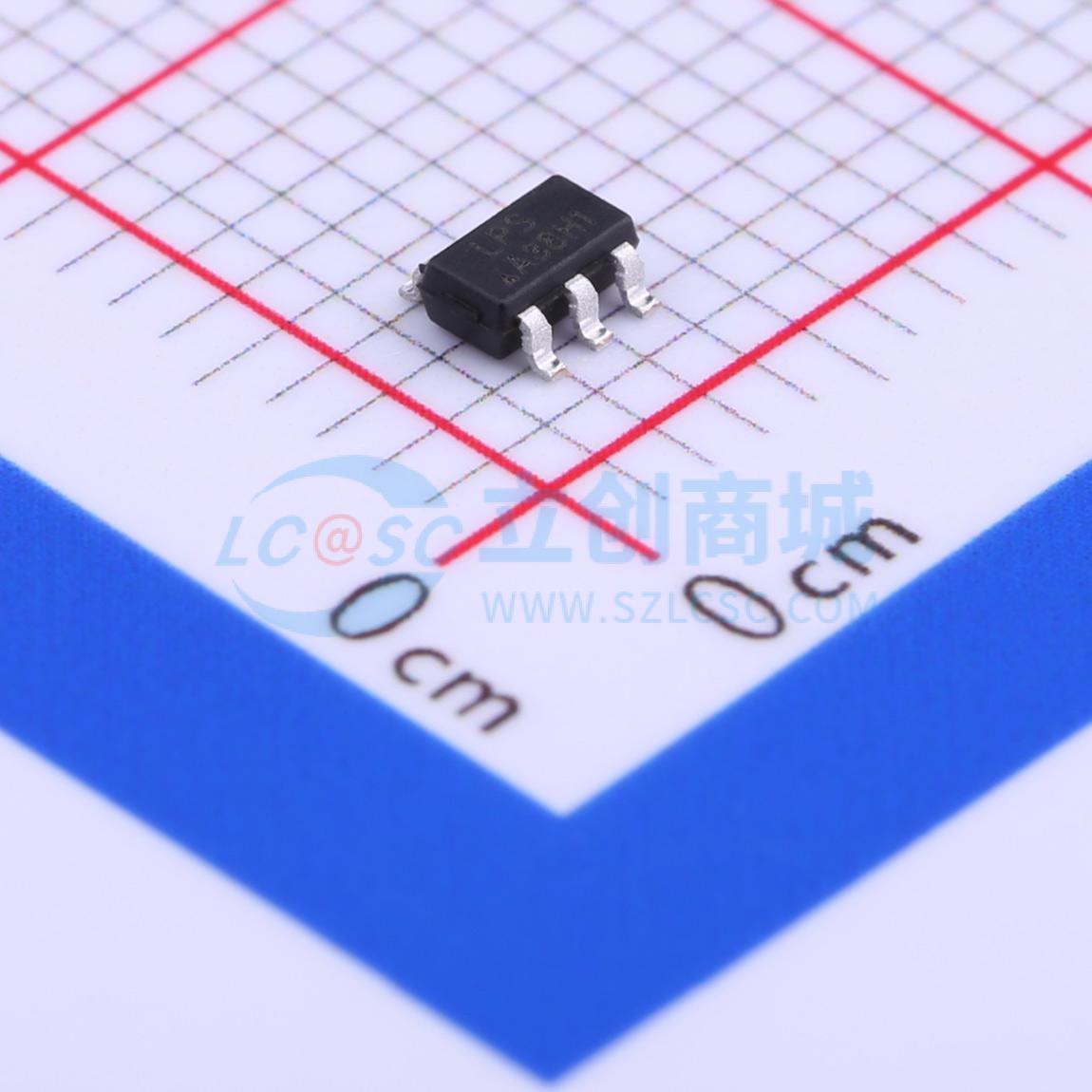

LP3219AB5F

1.5MHz 2A降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP3219是一款1.5MHz固定频率电流模式PWM降压转换器,适用于便携设备,支持高达2A的输出电流。该芯片具有低RDS(ON)内部开关、高效率、100%占空比掉电操作、低关断电流和多种保护功能。
品牌名称: LOWPOWER(微源半导体)
商品型号: LP3219AB5F
商品编号: C324564
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.066克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(2)1A~3A-(中电流)方案

商品参数

商品概述

LP3219是一款1.5MHz恒定频率电流模式PWM降压转换器。它非常适合需要从单节锂离子电池获取高达2.0A大电流的便携式设备，在峰值负载条件下仍能实现超过96%的效率。LP3219还能以100%占空比运行，实现低压差操作，延长便携式系统的电池续航时间；轻载操作时，输出纹波极低，适用于对噪声敏感的应用。 LP3219在输入电压VIN = 3V时，可提供高达2.0A的输出负载电流，输入电压范围为2.5V至5.5V，输出电压可低至0.61V。高开关频率可减小外部元件尺寸，同时降低开关损耗。内部斜率补偿设置使该器件能使用较小的电感值，优化尺寸并实现高效运行。 LP3219的输出电压可调（0.61V至VIN）。该器件采用无铅SOT23 - 5封装，工作温度范围为 - 40℃至 + 85℃。

商品特性

输入电压范围：2.5V至5.5V
输出电压范围：0.61V至VIN
2.0A输出电流
低R(DSON)内部开关：80mΩ/70mΩ
高效率：高达96%
压差模式下100%占空比
低关断电流：<1uA
1.5MHz开关频率
软启动功能
短路保护
热故障保护
SOT23 - 5封装
符合RoHS标准且100%无铅

应用领域

便携式仪器
DSP核心电源
手机和智能手机
个人数字助理（PDA）
GPS应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	610mV~5.5V
	输出电流	2A
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	150uA
	开关管(内置/外置)	内置
	输出类型	可调
