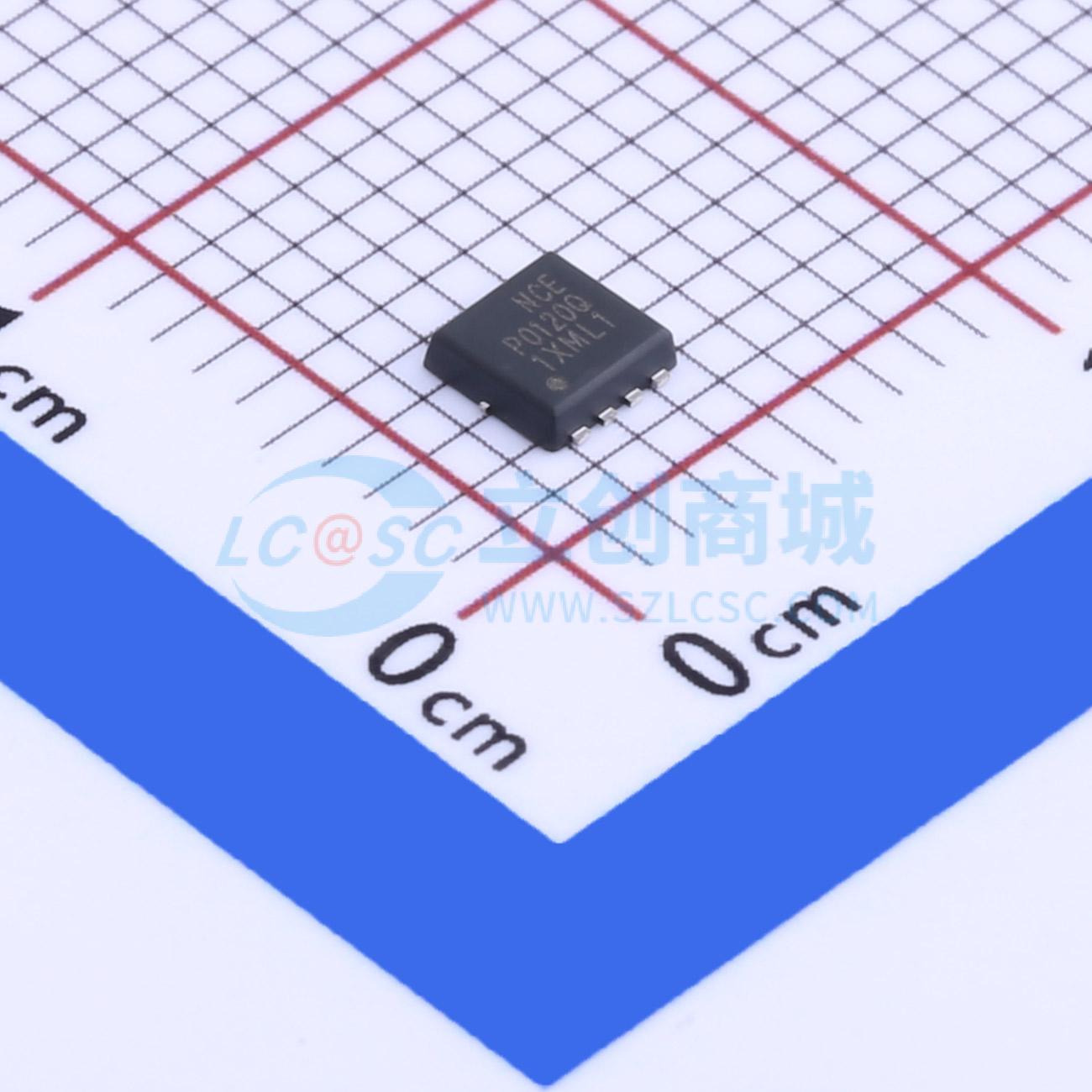

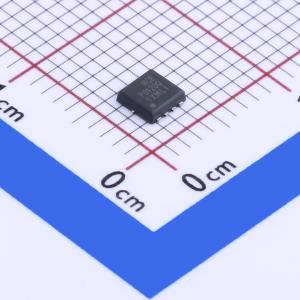

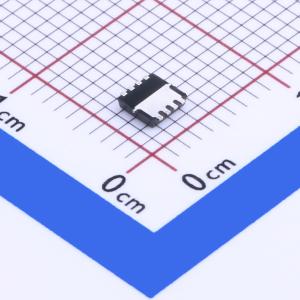

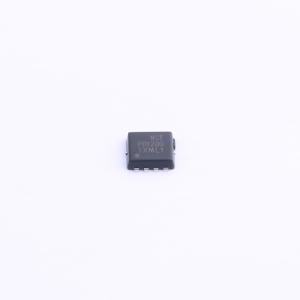

NCEP0120Q
N沟道,电流:20A,耐压:100V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP0120Q
- 商品编号
- C2686598
- 商品封装
- DFN-8-EP(3.3x3.3)
- 包装方式
- 编带
- 商品毛重
- 0.127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 36mΩ@10V,20A | |
| 耗散功率(Pd) | 33W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2V@250uA | |
| 栅极电荷量(Qg) | 11.4nC@10V | |
| 输入电容(Ciss@Vds) | 587.5pF@50V | |
| 反向传输电容(Crss) | 9.5pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
NCEP025F90T采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻（RDS(ON)）和栅极电荷（Qg）极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 100V,ID = 20A
- RDS(ON) = 36 m Ω(典型值)@ VGS = 10 V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数FOM)
- 极低的导通电阻RDS(ON)
- 工作温度可达 150°C
- 无铅引脚镀层
- 100% 进行了单脉冲雪崩耐量(UIS)测试!
- 100% 进行了 \Delta Vds 测试!
应用领域
- 直流-直流(DC/DC)转换器
- 适用于高频开关和同步整流
