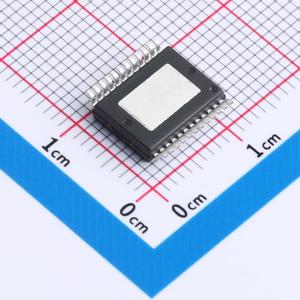

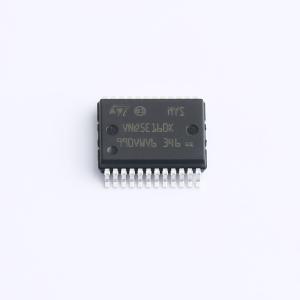

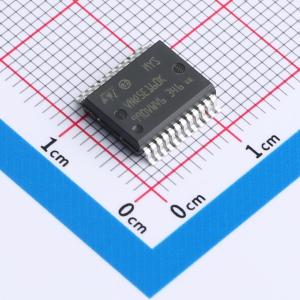

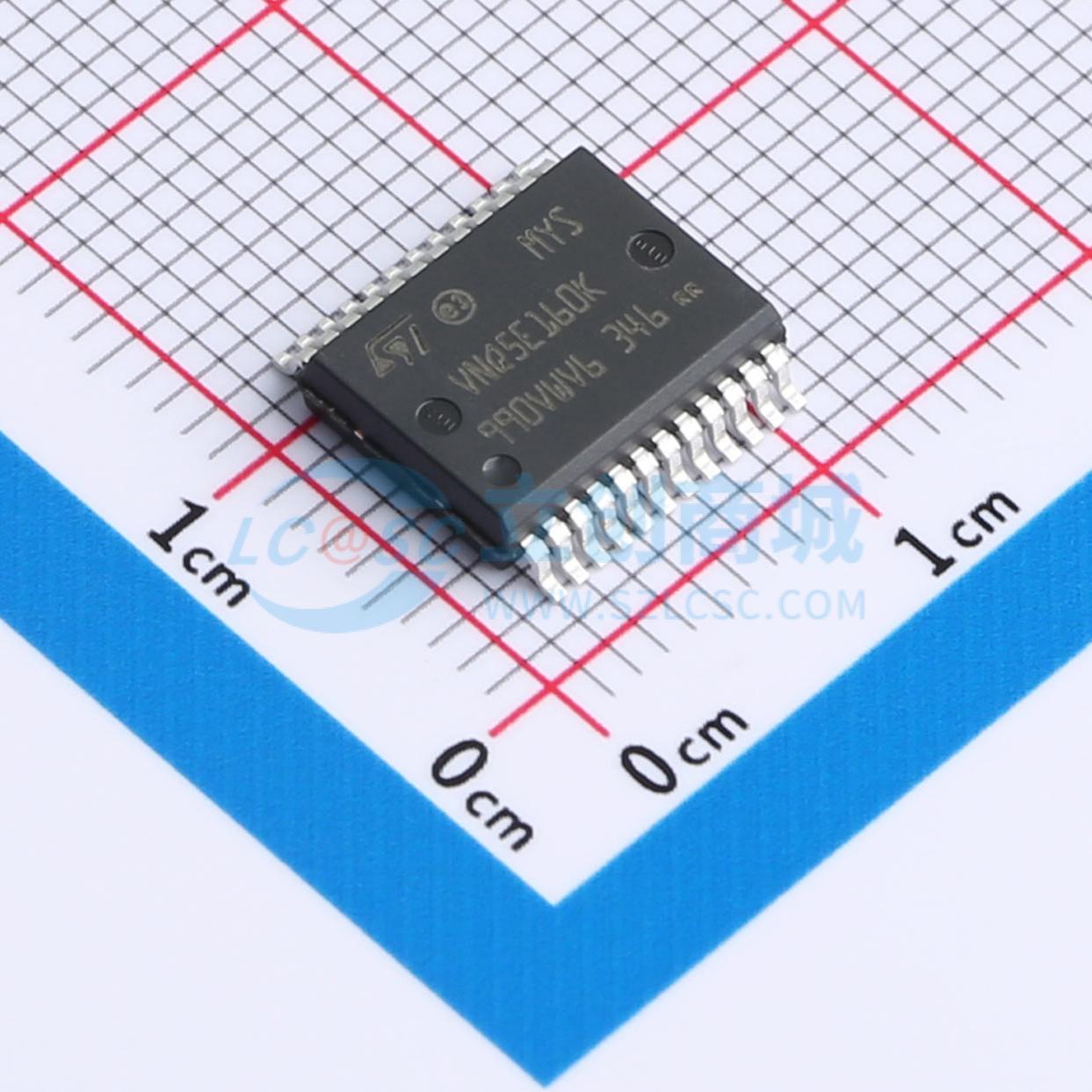

VNQ5E160K-E 是一款四通道高端驱动器，采用ST专有的VIPower M0-5技术制造，并封装在小巧的PowerSSO-24封装中。

该器件设计用于驱动汽车接地负载，提供保护、诊断功能以及与任何微控制器兼容的3V和5V CMOS接口。

该器件集成了先进的保护功能，如限流、通过功率限制进行涌流和过载主动管理、带自动重启的过温关断以及过压主动钳位。

每个输出通道都配有一个专用的低电平有效的数字状态引脚，以提供增强的诊断功能，包括快速检测过载和对地短路、过温指示、对VCC短路诊断以及开路负载检测（ON & OFF状态）。

通过将STAT_DIS引脚拉高，可以禁用整个器件的诊断反馈，从而允许与其他类似器件进行线或连接。

• 最大瞬态电源电压：41V
• 工作电压范围：4.5至28V
• 最大导通状态电阻（每通道）：160 mΩ
• 限流（典型值）：10 A
• 关断状态电源电流：2 μA（所有负载连接时）

通用

• 通过功率限制主动管理涌电流
• 极低的待机电流
• 3.0V CMOS兼容输入
• 优化的电磁发射
• 极低的电磁敏感度
• 符合2002/95/EC欧洲指令

诊断功能

• 开漏状态输出
• 导通状态下开路检测
• 关断状态下开路检测
• 输出短接到VCC检测
• 过载和短接到地（功率限制）指示
• 热关断指示

保护

• 欠压关断
• 过压钳位
• 负载电流限制
• 快速热瞬变自限制
• 防止接地丢失和VCC丢失的保护
• 带自动重启的过温关断（热关断）
• 反向电池保护（参见第22页的应用电路图）
• 静电放电保护

• 所有类型的阻性、感性和容性负载
