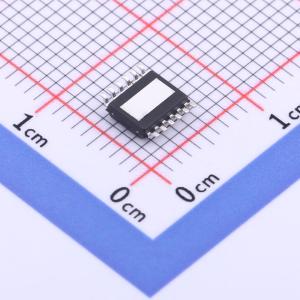

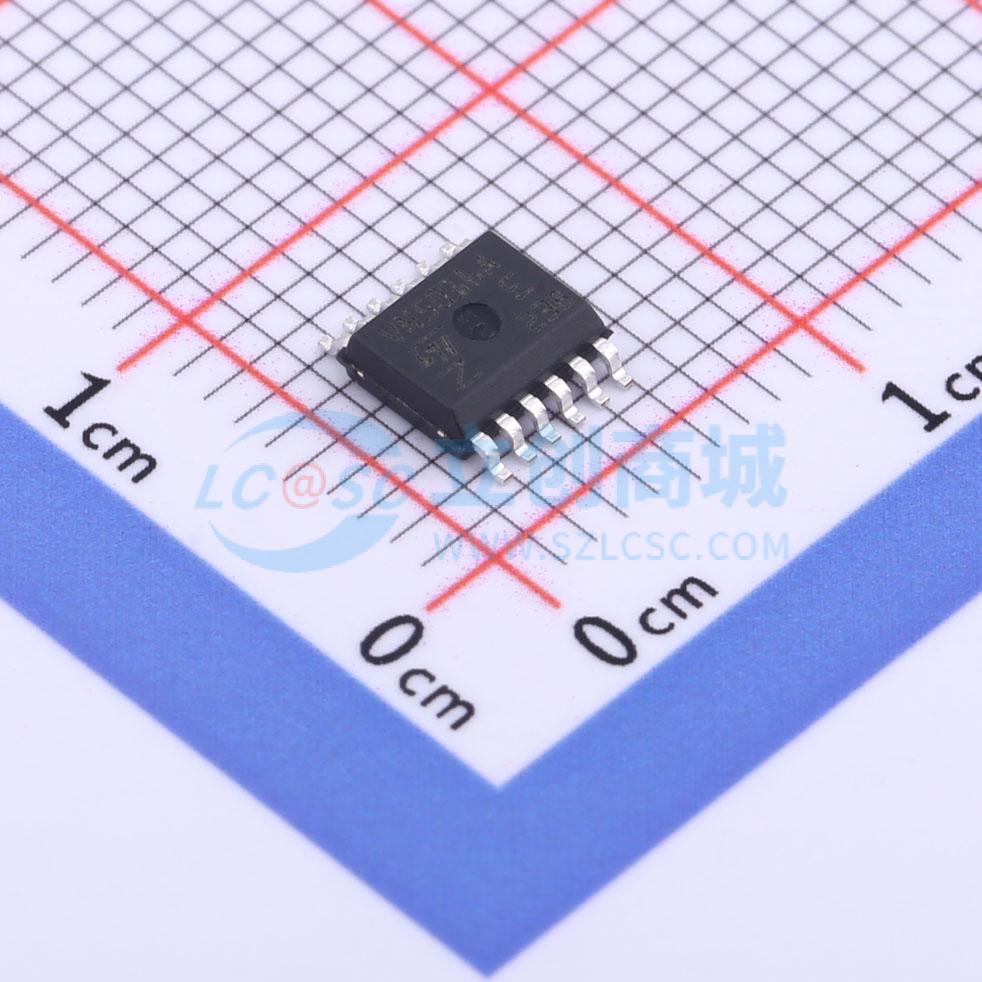

VN5016AJTR-E

单通道高端模拟驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持模拟电流感应的单通道高侧驱动器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VN5016AJTR-E
商品编号: C2680447
商品封装: PowerSSO-12
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	工作电压	4.5V~36V
	导通电阻	16mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP)

商品概述

VN5016AJ-E 是一种采用STMicroelectronics VIPower M0-5技术制造的单片器件。它用于驱动一侧连接到地的电阻性或电感性负载。主动VCC引脚电压钳位保护该器件免受低能量尖峰的影响（参见ISO7637瞬态兼容性表）。该器件集成了模拟电流检测功能，当CS_DIS被拉低或保持开路时，该功能提供与负载电流成比例的电流（根据已知比率）。

当CS_DIS被拉高时，CURRENT SENSE引脚处于高阻抗状态。输出过流限制在过载条件下保护器件。在长时间过载的情况下，器件会将耗散功率限制在一个安全水平，直至热关断干预。热关断具有自动重启功能，允许器件在故障条件消失后恢复正常工作。

应用领域

所有类型的阻性、感性和容性负载

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交20单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	46A
