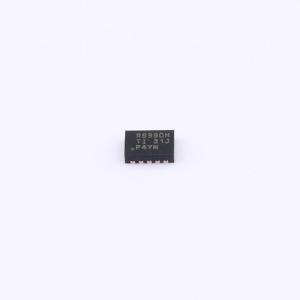

温馨提醒：图片仅供参考，商品以实物为准

TPS22990NDMLR

5.5V、10A、导通电阻为3.9mΩ的负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22990 具有可调节上升时间、电源正常指示和可选输出放电功能的 5.5V、10A、3.9mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22990NDMLR
商品编号: C2680451
商品封装: WSON-10-EP(2x3)
包装方式: 编带
商品毛重: 0.16克(g)

商品参数

商品概述

集成单通道负载开关VBIAS电压范围：2.5V至5.5V，VIN电压范围：0.6V至VBIAS。导通电阻RON = 3.9mΩ（ΔVIN = 5V (VBIA S = 5V)时的典型值），RON = 3.9mΩ（VIN = 3.3V (VBIA S = 3.3V)时的典型值）。10A最大连续开关电流，静态电流IQ,VBIAS = 63μA（ΔVBIAS = 5V时）。关断电流可通过CT调节的受控转换率，电源正常(PG)指示器，快速输出放电(QOD)（仅限TPS22990）。根据JESD 22测试得出的静电放电(ESD)性能2kV人体放电模式(HBM)和1kV器件充电模型(CDM)。

商品特性

集成单通道负载开关
VBIAS电压范围：2.5V至5.5V
VIN电压范围：0.6V至VBIAS
导通电阻：RON = 3.9mΩ（ΔVIN = 5V (VBIA S = 5V)时的典型值），RON = 3.9mΩ（VIN = 3.3V (VBIA S = 3.3V)时的典型值）
10A最大连续开关电流
静态电流IQ,VBIAS = 63μA（ΔVBIAS = 5V时）
关断电流可通过CT调节的受控转换率
电源正常(PG)指示器
快速输出放电(QOD)（仅限TPS22990）
根据JESD 22测试得出的静电放电(ESD)性能：2kV人体放电模式(HBM)和1kV器件充电模型(CDM)

应用领域

笔记本、Chromebooks和平板电脑
台式机和工业PC
固态硬盘(SSD)
服务器
电信系统

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	10A
	工作电压	600mV~5.5V
	导通电阻	3.9mΩ
	工作温度	-40℃~+105℃
