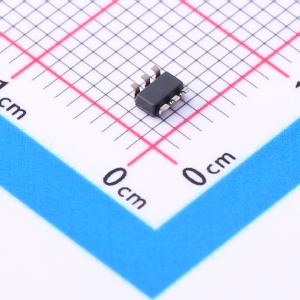

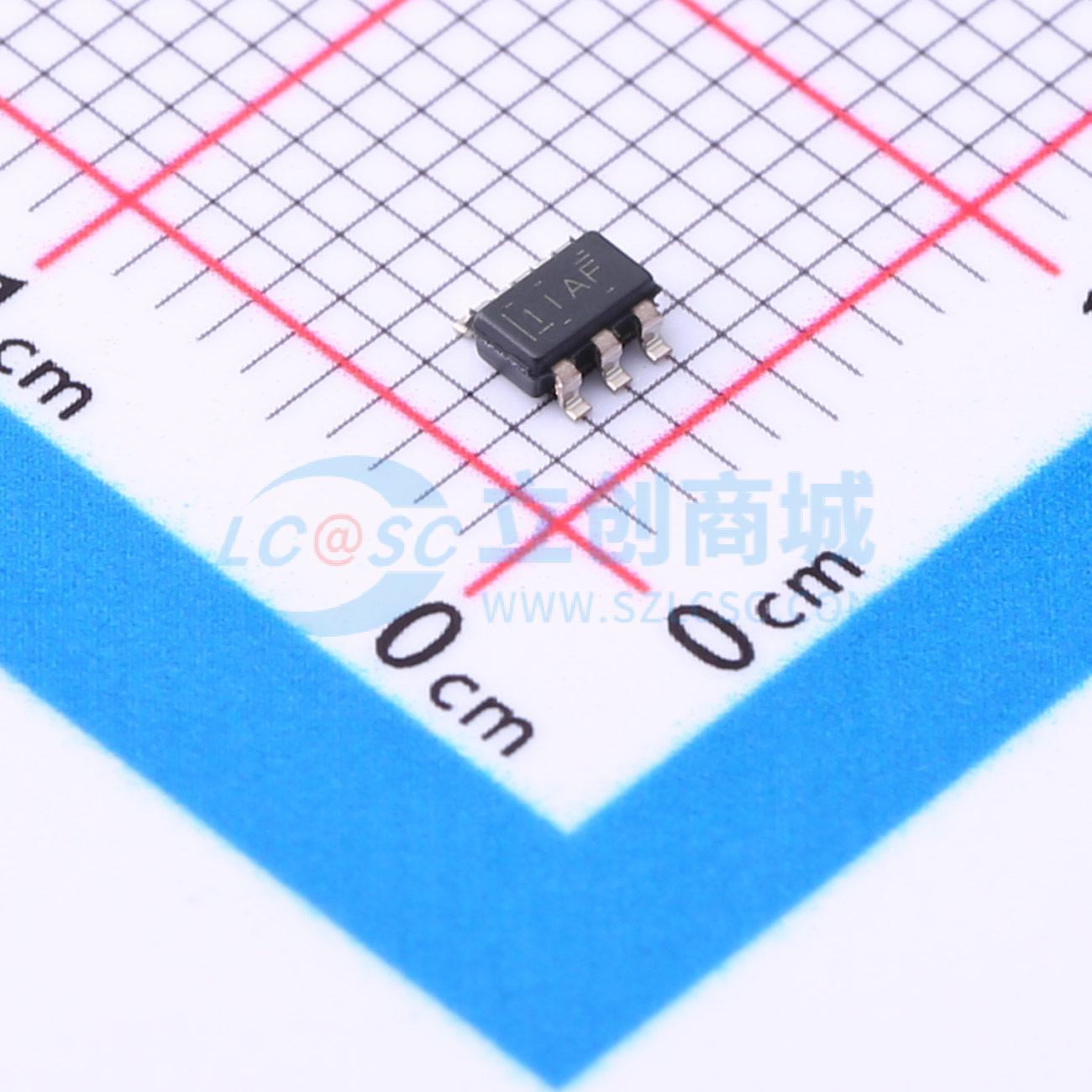

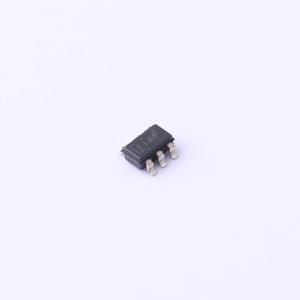

TPS22917DBVR

TPS22917x 器件是一款小型单通道负载开关，采用低泄漏电流 P 沟道 MOSFET 实现超小的功率损耗。高级栅极控制设计支持低至 1V 的工作电压，且增加超小的导通电阻和功率损耗。 可以使用外部组件独立调节上升和下降时间，以实现系统级优化。可通过调节计时电容器 (C_T) 和开通时间来管理浪涌电流，且不会增加不必要的系统延迟。输出放电电阻 (QOD) 可用来调节输出下降时间。将 QOD 引脚直接连接到输出端可获得最快的下降时间，或使其保持开路以获得最慢的下降时间。 开关导通状态由数字输入控制，此输入可与低压控制信号直接连接。TPS22917 采用高电平有效使能逻辑，而 TPS22917L 低电平有效使能逻辑。首次加电时，此器件使用智能下拉电阻来保持 ON 引脚不悬空，直到系统时序控制完成。ON 引脚故意驱动为高电平 (≥VIH) 后，便会断开智能下拉电阻 (R_PD)，从而防止不必要的功率损耗。 TPS22917x 器件采用支持目测检查焊点的带引线 SOT - 23 封装 (DBV)。此器件的工作温度范围为 –40°C 至 125°C。

• 输入电压范围 (V_IN): 1V 至 5.5V
• 最大持续电流 (I_MAX): 2A
• 导通电阻 (R_ON)：
  • 5V V_IN = 80mΩ （典型值）
  • 1.8V V_IN = 120mΩ （典型值）
  • 1V V_IN = 220mΩ （典型值）
• 超低功耗：
  • 导通状态 (I_Q): 0.5μA （典型值）
  • 关闭状态 (I_SD): 10nA （典型值）
• ON 引脚智能下拉电阻 (R_PD)：
  • ON ≥ VIH (I_ON): 10nA （最大值）
  • ON ≤ VIL (R_PD): 750kΩ （典型值）
• 可调节开通时序可限制浪涌电流 (tON)：
  • 在 72mV/μs （C_T = 开路）下，5V t_ON = 100μs
  • 5V t_ON = 4000μs，2.3mV/μs (C_T = 1000pF)
• 可调节输出放电和下降时间：
  • 可选 QOD 电阻 ≥150Ω （内部）
• 常开的真反向电流阻断 (RCB)：
  • 激活电流 (I_RCB): -500mA （典型值）
  • 反向泄漏电流 (I_IN,RCB): -1μA （最大值）

• 工业系统
• 机顶盒
• 血糖仪
• 电子销售终端
