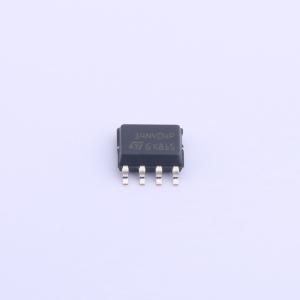

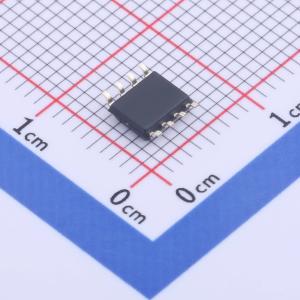

温馨提醒：图片仅供参考，商品以实物为准
VNS14NV04PTR-E
VNS14NV04PTR E
- 描述
- OMNIFET II全自动保护功率MOSFET
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNS14NV04PTR-E
- 商品编号
- C2680462
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 1.66克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 12A | |
| 工作电压 | 5V~25V | |
| 导通电阻 | 35mΩ | |
| 工作温度 | -40℃~+150℃ |
商品概述
VNS14NV04P-E是采用VIPower M0技术制造的单片器件，旨在用于直流至50 KHz应用中替代标准功率MOSFET。内置的热关断、线性电流限制和过压钳位功能可在恶劣环境下保护芯片。 可通过监测输入引脚的电压来检测故障反馈。
商品特性
- 线性电流限制
- 热关断
- 短路保护
- 集成钳位
- 输入引脚电流消耗低
- 通过输入引脚进行诊断反馈
- ESD保护
- 可直接连接功率MOSFET的栅极（模拟驱动）
- 与标准功率MOSFET兼容
