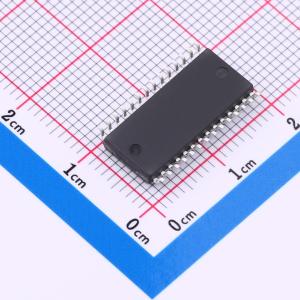

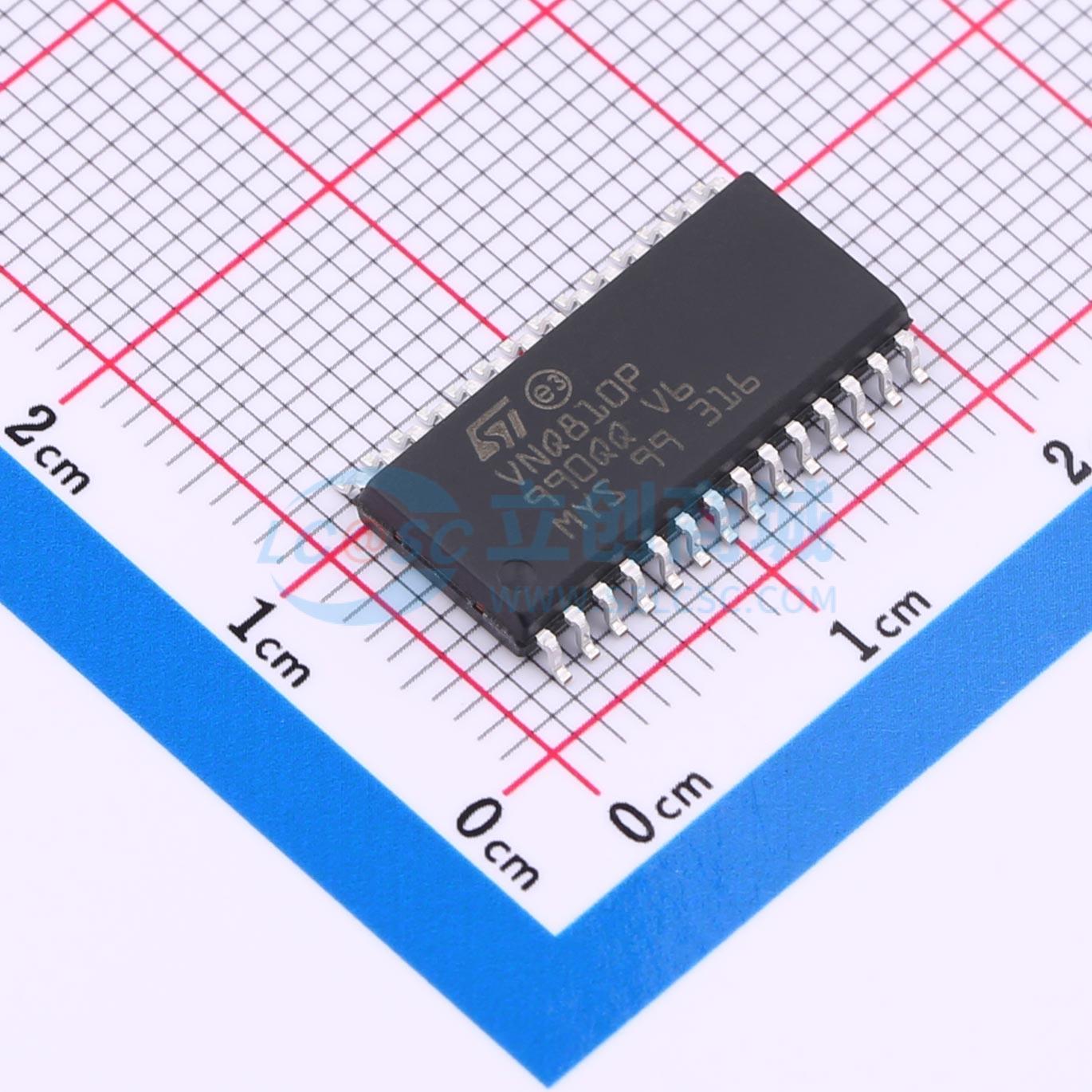

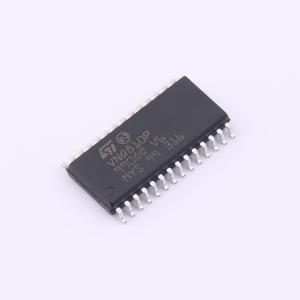

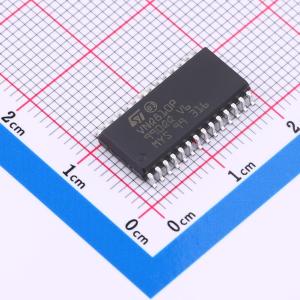

VNQ810PTR-E

四通道高端驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VNQ810P - E是一款四通道高侧驱动器（HSD），由两个VND810P - E芯片封装在同一个SO - 28封装中构成。VNQ810P - E是采用VIPower M0 - 3技术制造的单片器件，用于驱动一侧接地的各类负载。有源VCC引脚电压钳位功能可保护器件免受低能量尖峰的影响
品牌名称: ST(意法半导体)
商品型号: VNQ810PTR-E
商品编号: C2680485
商品封装: SO-28-300mil
包装方式: 编带
商品毛重: 1.29克(g)

商品参数

	属性	参数值
	工作电压	5.5V~36V
	导通电阻	160mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；欠压保护(UVP)；过流保护(OCP)

商品概述

VNQ810P - E是一款四通道高边驱动器（HSD），由两个VND810P - E芯片封装在同一个SO - 28封装中组成。VNQ810P - E是采用VIPower M0 - 3技术制造的单片器件，用于驱动一端接地的任何类型负载。有源VCC引脚电压钳位可保护器件免受低能量尖峰的影响。有源电流限制与热关断和自动重启功能相结合，可保护器件免受过载影响。该器件可在导通和关断状态下检测开路负载情况。在关断状态下可检测输出端与VCC短路的情况。若接地引脚断开，器件会自动关断。

商品特性

ECOPACK：无铅且符合RoHS标准；汽车级：符合AEC指南
极低的待机电流
与CMOS兼容的输入
导通状态开路负载检测
关断状态开路负载检测
热关断保护和诊断
欠压关断
过压钳位
输出端与VCC粘连检测
负载电流限制
反接电池保护
静电放电保护

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	4
	输入控制逻辑	高电平有效
	最大连续电流	3.5A
