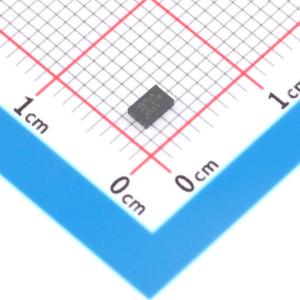

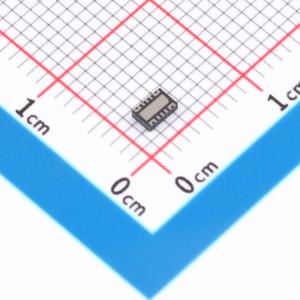

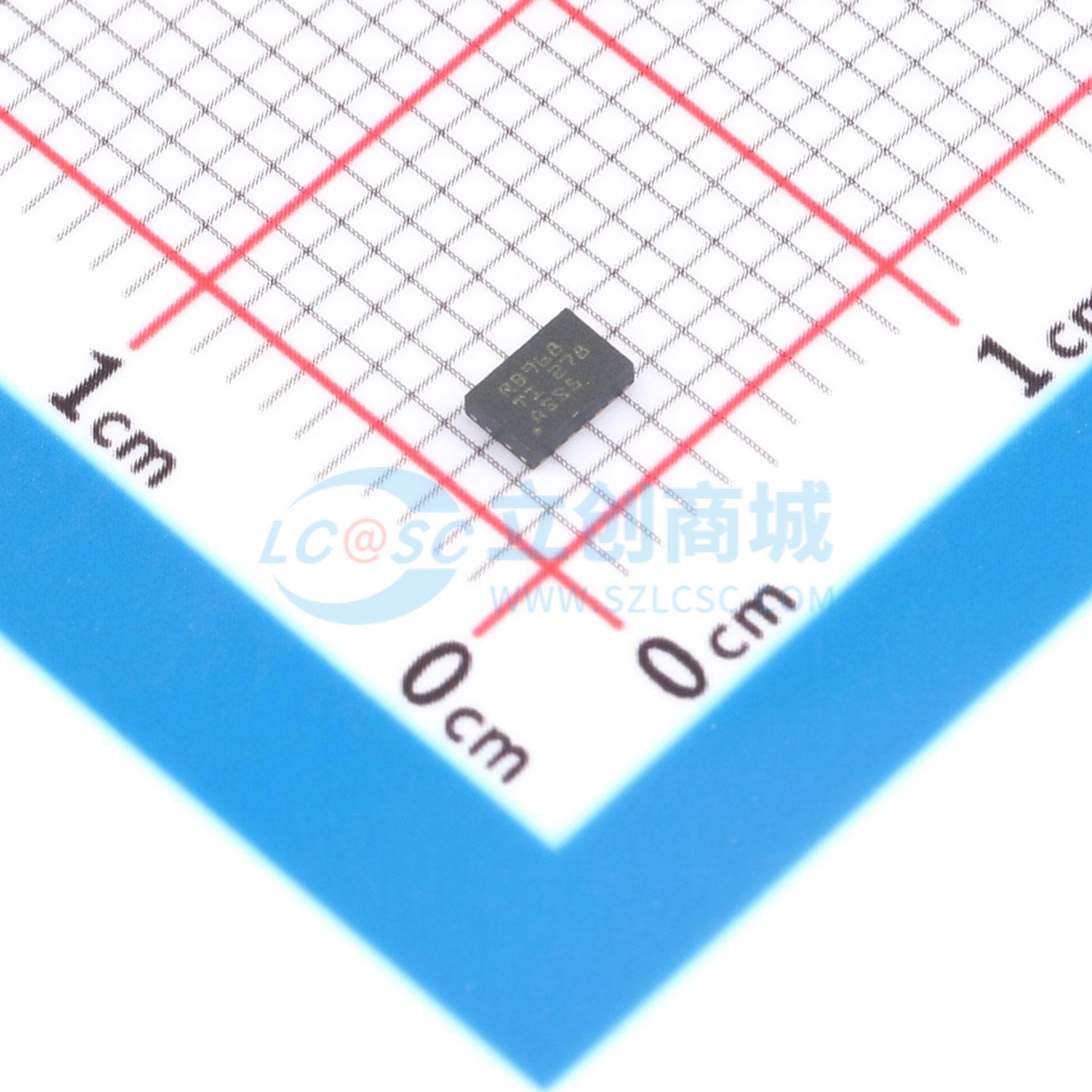

TPS22968DPUT

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22968 具有可调节上升时间和输出放电功能的 2 通道、5.5V、4A、25mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22968DPUT
商品编号: C2680464
商品封装: WSON-14-EP(2x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS22968x 是一款具有受控接通功能的小型、超低RON双通道负载开关。此器件包含两个可在0.8至5.5V输入电压范围内运行的N沟道MOSFET，并且每个沟道可支持最大4A的持续电流。每个开关由一个导通/关断输入（ON1和ON2）单独控制，此输入可与低电压控制信号直接连接。为了能够在开关关闭时快速进行输出放电，TPS22968中添加了一个270Ω的片上负载电阻器。 TPS22968x采用小型、节省空间的封装(DPU)，该封装具有集成式散热垫，从而支持高功率耗散。该器件在自然通风环境下的额定运行温度范围为–40至 +105°C。

商品特性

集成式双通道负载开关
VIN = 5V (VBIA S = 5V) 时，RON = 27mΩ；VIN = 3.3V (VBIA S = 5V) 时，RON = 25mΩ；VIN = 1.8V (VBIA S = 5V) 时，RON = 25mΩ
每通道最大4A持续开关电流
低静态电流：VBIA S = 5V 时为 55μA（两个通道）；VBIA S = 5V 时为 55μA（单通道）
低控制输入阈值支持使用可配置上升时间
快速输出放电 (QOD)（可选）
带有散热垫的SON 14引脚封装
通用输入输出(GPIO) 使能 - 高电平有效

应用领域

Ultrabook
笔记本电脑和上网本
平板电脑
消费类电子产品
机顶盒电信系统

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	2
	输入控制逻辑	高电平有效

	属性	参数值
	工作电压	800mV~5.5V
	导通电阻	27mΩ
	工作温度	-40℃~+105℃
