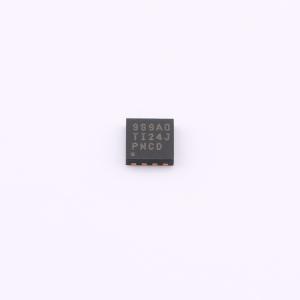

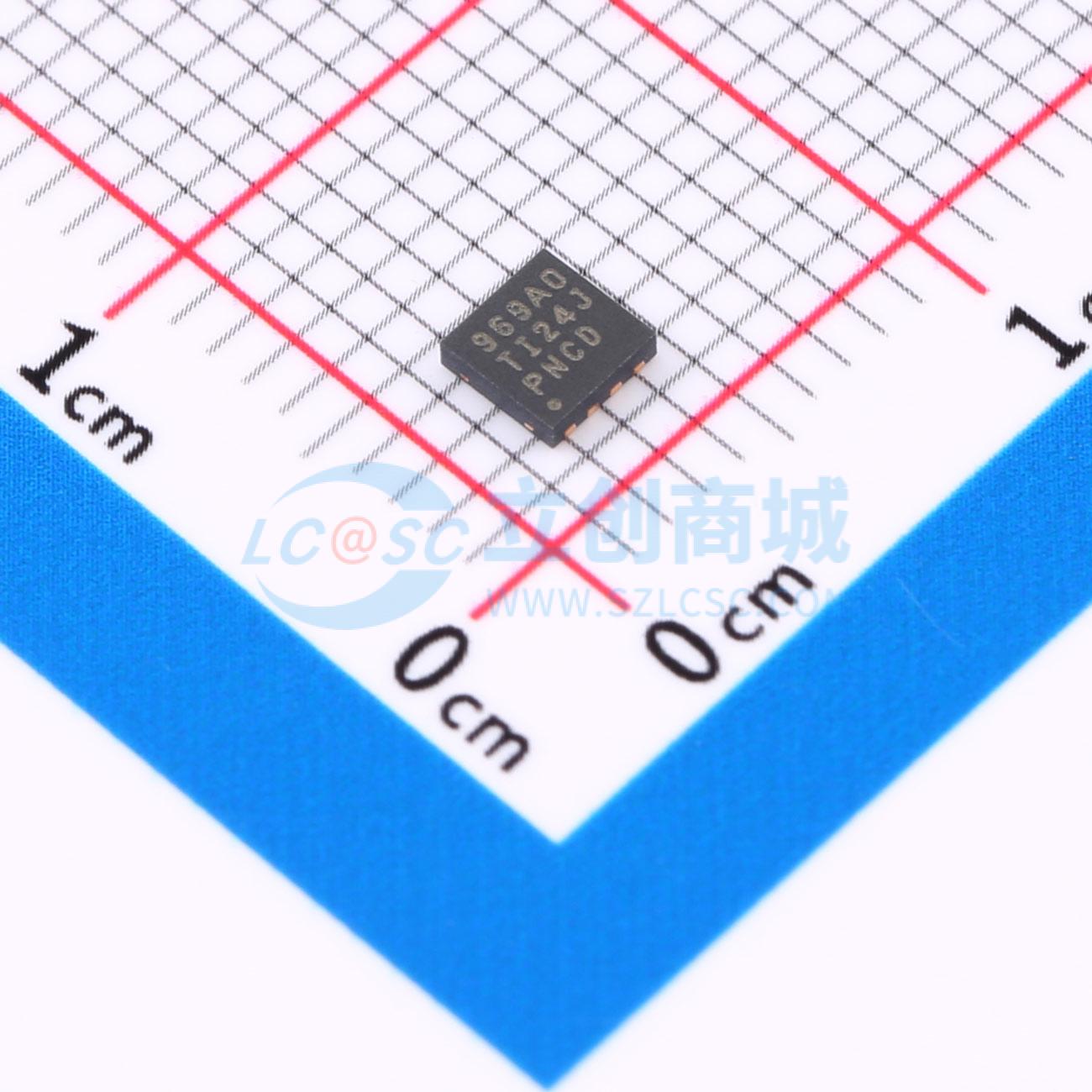

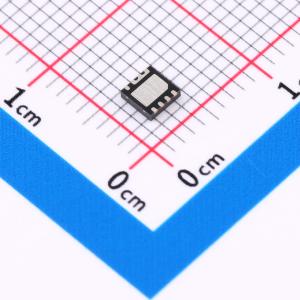

温馨提醒：图片仅供参考，商品以实物为准

TPS22969DNYT

5.5V，6A，导通电阻负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22969 具有输出放电功能的 5.5V、6A、4.4mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22969DNYT
商品编号: C2680448
商品封装: WSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.195克(g)

商品参数

商品概述

TPS22969是一款小型，超低RON，单通道负载开关，此开关具有受控开启功能。此器件包含一个可在0.8V至5.5V的输入电压范围内运行的N通道金属氧化物半导体场效应晶体管(MOSFET)，并且支持6A的最大持续电流。器件的超低RON和高电流处理能力的组合使得此器件非常适合于驱动具有非常严格压降耐受的处理器电源轨。器件的受控上升时间大大减少了由大容量负载电容导致的涌入电流，从而减少或消除了电源损耗。此开关可由ON端子单独控制，此端子能够与微控制器或低压离散逻辑电路生成的低压控制信号直接对接。通过集成一个224Ω下拉电阻器，在开关关闭时实现快速输出放电(QOD)，此器件进一步减少总体解决方案尺寸。 TPS22969采用小型3mm x 3mm SON - 8封装(DNY)。DNY封装集成有一个散热焊盘，此散热焊盘可在高电流和高温应用中实现高功率耗散。器件在自然通风环境下的额定运行温度范围为 - 40°C至85°C。

商品特性

集成单通道负载开关
VBIAS电压范围：2.5V至5.5V
VIN电压范围：0.8V至5.5V
超低RON电阻
VIN = 1.05V (VBIA S = 5V)时，RON = 4.4mΩ
6A最大持续开关电流
低静态电流（ΔVBIAS = 5V时为20μA（典型值））
低关断电流（ΔVBIAS = 5V时为1μA（典型值））
低控制输入阀值允许使用1.2V或更高通用输入输出(GPIO)接口
VBIAS和VIN范围内的受控和固定转换率
VIN = 1.05V ΔVBIAS = 5V时，tR = 599μs
快速输出放电(QOD)
带有散热焊盘的小外形尺寸无引线(SON) 8端子封装
静电放电(ESD)性能经测试符合JESD 22规范2kV人体模型(HBM)1kV充电器件模型(CDM)

应用领域

Ultrabook/笔记本电脑
台式个人电脑
工业用个人电脑
Chromebook
服务器
机顶盒
电信系统
平板电脑

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	6A
	工作电压	800mV~5.5V
	导通电阻	4.4mΩ
	工作温度	-40℃~+85℃
