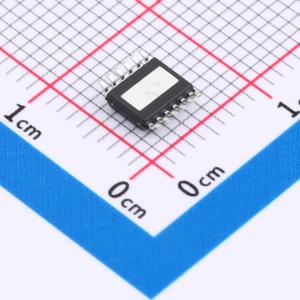

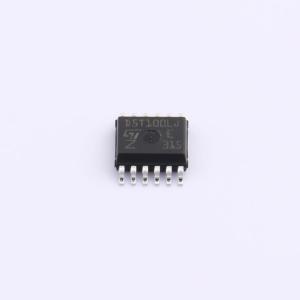

温馨提醒：图片仅供参考，商品以实物为准
VND5T100LAJTR-E
双路带模拟电流检测的高端驱动器，适用于24V汽车应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持模拟电流感应的双通道高侧驱动器，用于24 V汽车应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- VND5T100LAJTR-E
- 商品编号
- C2680408
- 商品封装
- LSOP-12-150mil
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 2 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 8V~36V |
| 属性 | 参数值 | |
|---|---|---|
| 最大连续电流 | 16A | |
| 导通电阻 | 100mΩ | |
| 功能特性 | 过温保护；过流保护；短路保护；过压保护；欠压锁定；锁存保护 | |
| 工作温度 | -40℃~+150℃ |
商品概述
VND5T100LAJ-E和VND5T100LAS-E是单片器件，用于驱动一侧接地的电阻性或电感性负载。有源VCC引脚电压钳位可保护器件免受低能量尖峰的影响。这些器件集成了模拟电流检测功能，可提供与负载电流成比例的电流。过载、过热或短路到VCC等故障情况通过电流检测引脚报告。输出电流限制可在过载条件下保护器件。器件在过载或热关断时会锁存关闭。器件通过故障复位待机引脚（FR_Stby）的低电平信号复位。输入和故障复位待机引脚持续低电平会禁用所有输出并将器件设置为待机模式。
商品特性
- AEC-Q100认证
- 极低的待机电流
- 3.0V CMOS兼容输入
- 优化的电磁发射
- 极低的电磁敏感性，符合欧洲指令2002/95/EC
- 故障复位待机引脚（FR_Stby）
- 针对LED应用优化
- 比例负载电流检测，宽范围电流下的高电流检测精度
- 关断状态开路检测
- 输出短路到VCC检测
- 过载和短路到地锁存关闭
- 热关断锁存关闭
- 极低的电流检测泄漏
- 欠压关断
- 过压钳位
- 负载电流限制
- 快速热瞬态自限制
- 针对接地丢失和VCC丢失的保护
- 热关断
- 静电放电保护
应用领域
- 所有类型的电阻性、电感性和电容性负载
