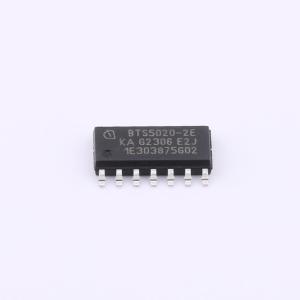

温馨提醒：图片仅供参考，商品以实物为准

BTS50202EKAXUMA2

双通道智能高边功率开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BTS5020 - 2EKA是一款导通电阻为20 mΩ的双通道智能高端功率开关，采用PG - DSO - 14 - 40 EP露焊盘封装，具备保护功能和诊断功能。功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成。该器件采用Smart6技术集成
品牌名称: Infineon(英飞凌)
商品型号: BTS50202EKAXUMA2
商品编号: C2680430
商品封装: DSO-14-EP
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

	属性	参数值
	工作电压	5V~28V
	导通电阻	40mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；短路保护(SCP)；欠压保护(UVP)；过流保护(OCP)

商品概述

BTS5020-2EKA 是一款20毫欧的双通道智能高边功率开关，采用PG-DSO-14-40 EP外露焊盘封装，提供保护功能和诊断。该功率晶体管由带电荷泵的N沟道垂直功率MOSFET构成。该器件采用了Smart6技术，特别设计用于在恶劣的汽车环境中驱动高达2xP27W/P21W+R5W的灯泡以及LED。它适用于电阻性、电感性和电容性负载，可以替代机电继电器、保险丝和分立电路，非常适合具有高浪涌电流的负载，如灯泡。

主要特性包括：

双通道设备
极低的待机电流
兼容3.3 V和5 V逻辑输入
静电放电保护（ESD）
优化的电磁兼容性
逻辑地与负载地独立
关断状态下极低的DMOS漏电流
绿色产品（符合RoHS标准）
AEC认证

该器件的工作电压范围为5 V至28 V，最大供电电压为41 V。单通道激活时的标称负载电流为7 A，双通道同时激活时为5 A。典型的电流检测比为3000，最小电流限制为50 A。在25 °C下带有负载的最大待机电流为500 nA。

应用领域

适用于阻性、感性和容性负载
替代电磁继电器、保险丝和分立电路
最适合用于具有大浪涌电流的负载，如灯泡
特别设计用于驱动在恶劣汽车环境中功率高达2*P27W/P21W+R5W的灯泡以及LED

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效
	最大连续电流	7A
