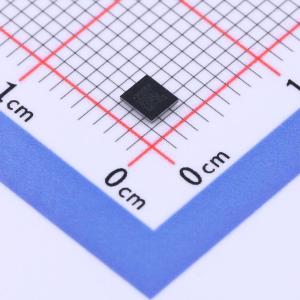

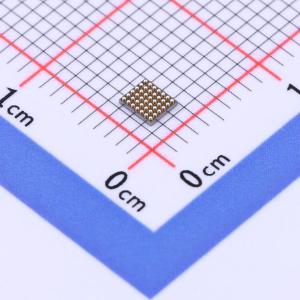

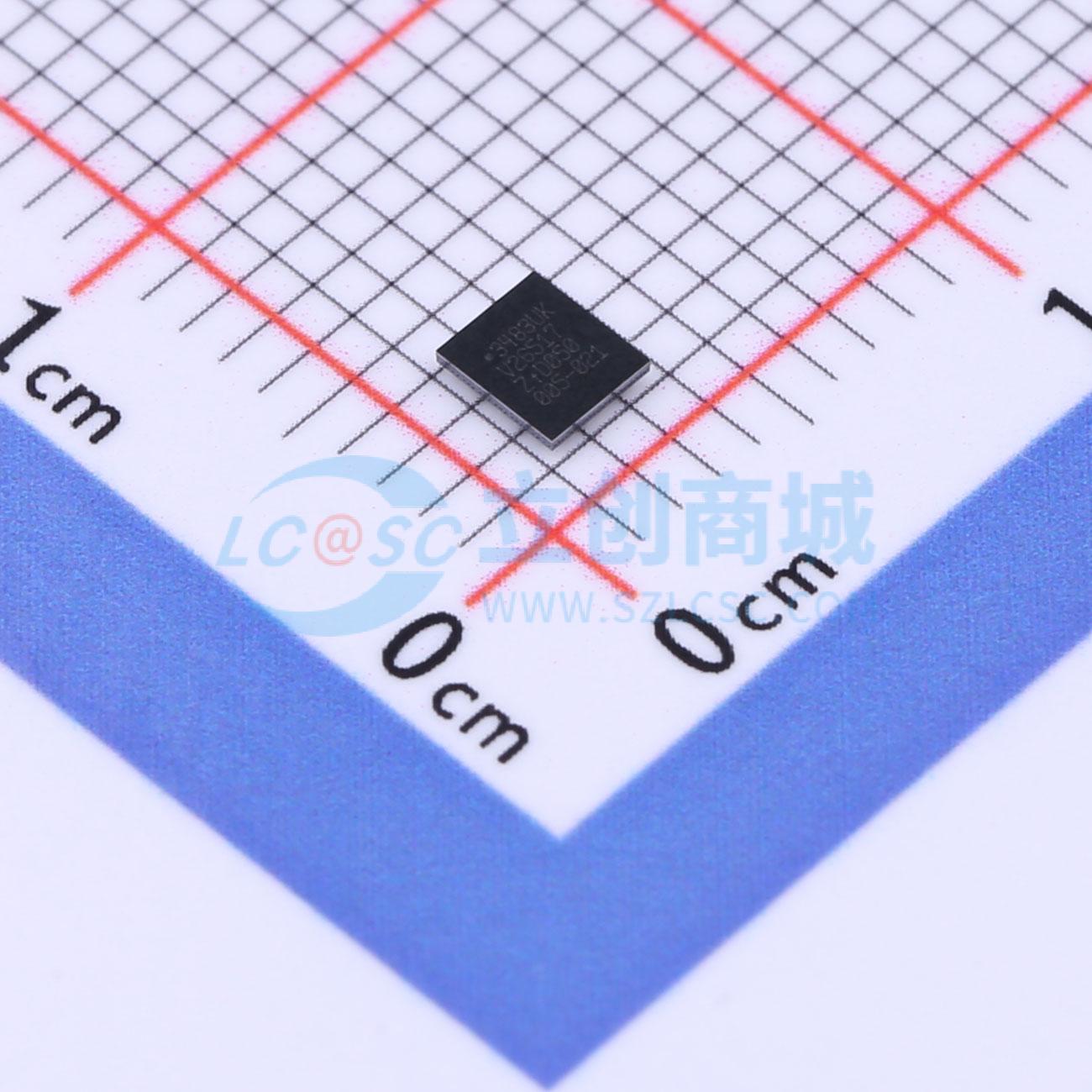

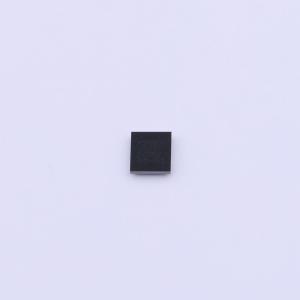

NX20P3483UKAZ

USB PD和Type-C高压Sink/Source组合开关及保护功能

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是一款用于USB PD应用的多电源开关和LDO组合产品。该设备包括一个双向高压电源开关,支持20V吸收和6V源;一个5V电源开关用于源,以及一个100mA LDO为死电池操作提供电源。高压电源开关具有29V直流耐受能力,最大可在20V下吸收5A电流,在6V下源出3.4A电流。当配置为高压吸收开关时,该路径具有过压保护和反向电流保护功能
品牌名称: NXP(恩智浦)
商品型号: NX20P3483UKAZ
商品编号: C2680419
商品封装: WLCSP-42(2.5x2.9)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

	属性	参数值
	最大连续电流	5A
	导通电阻	38mΩ
	功能特性	过温保护；过流保护；短路保护；过压保护；反向电压保护；反向电流阻断；输出放电功能；软启动；欠压锁定
	工作温度	-40℃~+85℃

商品概述

NX20P3483UK是一款为USB PD应用集成了多个功率开关和一个LDO的产品。该器件包含一个双向高压功率开关，支持20V灌流和6V输出；一个5V功率开关用于输出，以及一个100mA LDO为空电池操作供电。高压功率开关具备29V直流耐压能力，可在最高20V下实现最大5A灌流，在最高6V下实现最大3.4A输出。当配置为高压灌流开关时，通路具备过压保护和反向电流保护功能；当配置为高压输出开关时，集成了可调过流限制电路。5V功率开关具备可调过流限制、"理想二极管"特性和短路保护，最大电流能力为3.4A，支持USB PD3.0应用的快速角色交换。该器件集成了符合USB PD VBUS放电要求的VBUS放电电路。为了减小正常启动时的浪涌电流，所有功率开关都内置了导通压摆率控制。同时配备过热保护，器件过热时可自动隔离开关端子。该器件通过I2C-bus接口控制，允许主机根据I2C寄存器映射配置开关并对不同指定参数编程。NX20P3483UK采用WLCSP42封装:0.4mm引脚间距，尺寸为2.51 x 2.91 x 0.525mm。

商品特性

VBUS供电电压范围为2.8V 至 20V
系统电源V5V供电范围为4.0V 至 5.5V
芯片电源VDD供电范围为2.7V 至 5.5V
VBUS至VCHG开关具备典型值28mΩ的极低导通电阻
ISW最大支持5A连续电流
支持双向操作:VBUS至VCHG的20V灌流开关带反向电流保护，VCHG至VBUS的6V输出开关带过流限制
输出配置下可通过I2C-bus接口在400mA 至 3.4A之间调节过流限制
V5V至VBUS开关具备典型值38mΩ的极低导通电阻
ISW最大支持3.4A连续电流
可通过I2C-bus接口在400mA 至 3.4A之间调节过流限制
集成带反向电压保护的高压LDO
所有功率开关内置压摆率控制，用于限制浪涌电流
支持1MHz Fast Mode Plus I2C-bus接口，可通过ADDR引脚设置四个不同的I2C从地址
拥有安全认证:UL 62368-1，档案号20181009- E470128；IEC 62368-1，档案号DK-77044-UL
集成保护电路:过热保护、过压保护、欠压锁定、反向电流保护
浪涌保护:VBUS符合IEC61000-4-5标准，浪涌超过±95 V；搭配4.7uF电容时VBUS浪涌超过±100 V，符合IEC61000-4-5标准
ESD保护:VBUS上IEC61000-4-2接触放电超过8 kV；VBUS上IEC61000-4-2空气放电超过15kV；所有引脚符合HBM ANSI/ESDA/JEDEC JS-001 Class 2标准，超过2 kV；符合CDM ANSI/ESDA/JEDEC JS-002标准，超过500V
工作环境温度范围为-40℃ 至 +85℃

应用领域

笔记本电脑
超极本
台式机
USB PD DFP
USB PD UFP
USB PD DRP
平板电脑
智能手机

	属性	参数值
	商品目录	功率电子开关
	类型	-
	通道数	-
	输入控制逻辑	-
	工作电压	2.8V~20V
