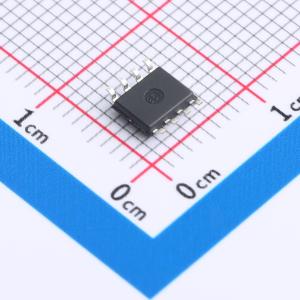

VN5E160ASTR-E

适用于汽车应用的单通道带模拟输出的高端驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持模拟电流感应的单通道高侧驱动器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VN5E160ASTR-E
商品编号: C2680411
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.25克(g)

商品参数

	属性	参数值
	工作电压	4.5V~28V
	导通电阻	160mΩ
	工作温度	-40℃~+150℃
	特性	过热保护(OTP)；过压保护(OVP)；过流保护(OCP)；欠压保护(UVP)

商品概述

VN5E160AS-E 是一款单通道高侧驱动器，采用ST专有的VIPowerTM M0-5技术制造，并封装在小巧的SO-8封装中。该设备设计用于驱动12V汽车接地负载，提供保护、诊断功能以及与任何微控制器兼容的3V和5V CMOS接口。

该设备集成了先进的保护功能，如负载电流限制、通过功率限制进行的涌流和过载主动管理、带自动重启功能的过温关断以及过压主动钳位。每个输出通道都配有一个专用的模拟电流检测引脚，以提供增强的诊断功能，包括通过功率限制指示快速检测过载和对地短路、过温指示、对Vcc短路诊断以及开路负载检测（ON & OFF状态）。通过将CS_DIS引脚拉高可以禁用整个设备的电流检测和诊断反馈，从而允许与其他类似设备共享外部检测电阻。

应用领域

所有类型的阻性、感性和容性负载
适用于LED驱动器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	1
	输入控制逻辑	高电平有效
	最大连续电流	7A
