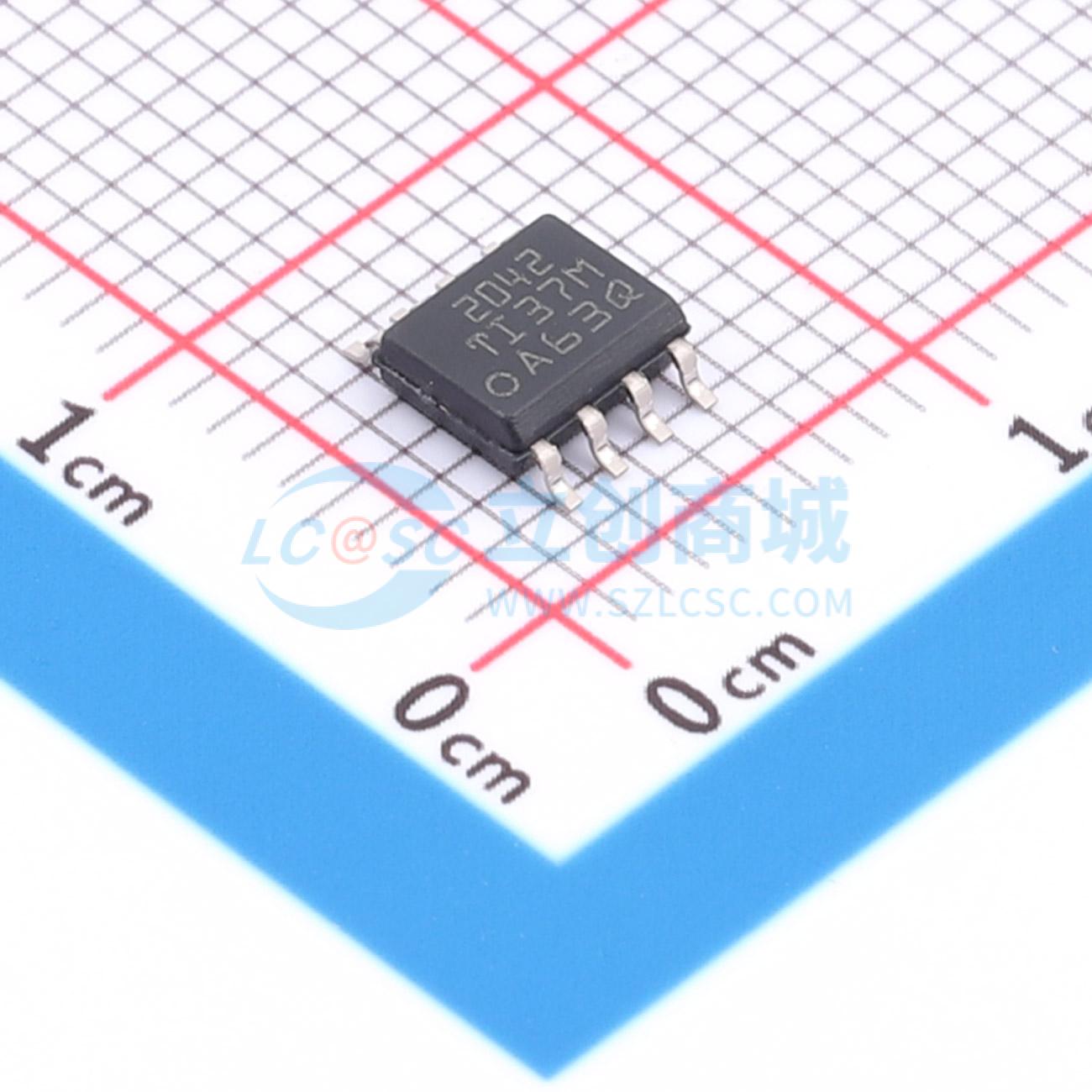

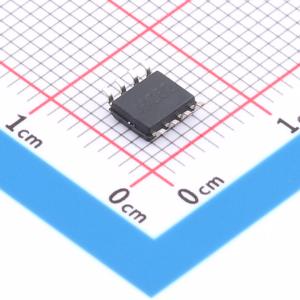

TPS2042DR

双路电源分配开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS2042 低电平有效的双通道、0.5A 负载、0.9A ILIMIT、2.7-5.5V、80mΩ USB 电源开关
品牌名称: TI(德州仪器)
商品型号: TPS2042DR
商品编号: C2680410
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.175克(g)

商品参数

商品概述

TPS2042和TPS2052双电源分配开关适用于可能遇到重容性负载和短路的应用。TPS2042和TPS2052在单个封装中集成了两个135-mΩ N沟道MOSFET高侧电源开关，适用于需要多个电源开关的电源分配系统。每个开关由一个逻辑使能控制，该使能与5-V逻辑和3-V逻辑兼容。栅极驱动由内部电荷泵提供，旨在控制电源开关的上升时间和下降时间，以减少开关期间的电流浪涌。电荷泵不需要外部元件，并允许从低至2.7 V的电源工作。

当输出负载超过电流限制阈值或存在短路时，TPS2042和TPS2052通过切换到恒流模式来将输出电流限制在一个安全水平，并拉低过流逻辑输出。当持续的严重过载和短路增加开关中的功率耗散导致结温升高时，热保护电路会关闭开关以防止损坏。一旦设备充分冷却，热关断后的恢复是自动的。内部电路确保在有效输入电压存在之前开关保持关闭状态。

TPS2042和TPS2052设计为在0.9-A负载下限流。这些电源分配开关采用8引脚小外形集成电路（SOIC）和8引脚塑料双列直插式封装（PDIP），可在-40°C至85°C的环境温度范围内工作。

商品特性

135毫欧 - 最大（5V输入）高边MOSFET开关
每通道500毫安连续电流
短路和热保护，带过流逻辑输出
工作范围：2.7V至5.5V逻辑电平使能输入
典型上升时间2.5毫秒
欠压闭锁
待机电流最大10微安
双向开关
提供8引脚SOIC和PDIP封装
环境温度范围：-40°C至85°C
ESD保护：人体模型2 kV，机器模型200 V
UL认证 – 文件编号E169910
设计限制在0.9A负载
内部电荷泵不需要外部组件
电荷泵可以从低至2.7V的电源工作
驱动器控制电源开关的栅极电压
上升和下降时间通常在2毫秒到4毫秒范围内
逻辑使能禁用电源开关并将供电电流降至小于10微安
在过流或过温条件下OCx开漏输出被置位（低电平有效）
感应FET监测提供给负载的电流
双阈值热跳闸，用于独立操作电源分配开关
热感应内置迟滞
电压感应电路监测输入电压
输入电压低于约2V时关闭电源开关
电源开关为N沟道MOSFET，最大导通电阻为135毫欧
电源开关每路至少提供500毫安
使能输入兼容TTL和CMOS逻辑电平
当发生过温或过流时，OCx开漏输出被置位（低电平有效）
电压感应电路监测输入电压
输入电压低于约2V时关闭电源开关
绝对最大额定值包括输入电压范围、输出电压范围和连续输出电流
存储温度范围：-65°C至150°C
引脚焊接温度：从外壳起1.6毫米（1/16英寸）处10秒内260°C
ESD保护：人体模型2 kV，机器模型0.2 kV
推荐工作条件包括输入电压、连续输出电流和工作虚拟结温
静态漏源导通电阻根据温度和输入电压从80毫欧到135毫欧不等
输出电压的上升时间和下降时间已指定
使能输入的高电平和低电平输入电压已给出
开启和关闭时间已指定
短路输出电流受限
供电电流和漏电流规格已给出
欠压闭锁具有100 mV的迟滞
过流OCx灌电流和输出低电压已指定
OCx关断状态电流已指定

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	低电平有效
	最大连续电流	500mA

	属性	参数值
	工作电压	2.7V~5.5V
	导通电阻	80mΩ
	工作温度	-40℃~+85℃
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)
