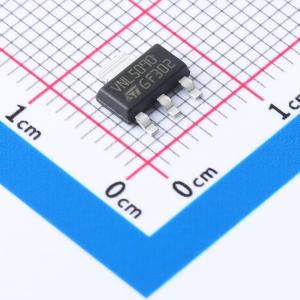

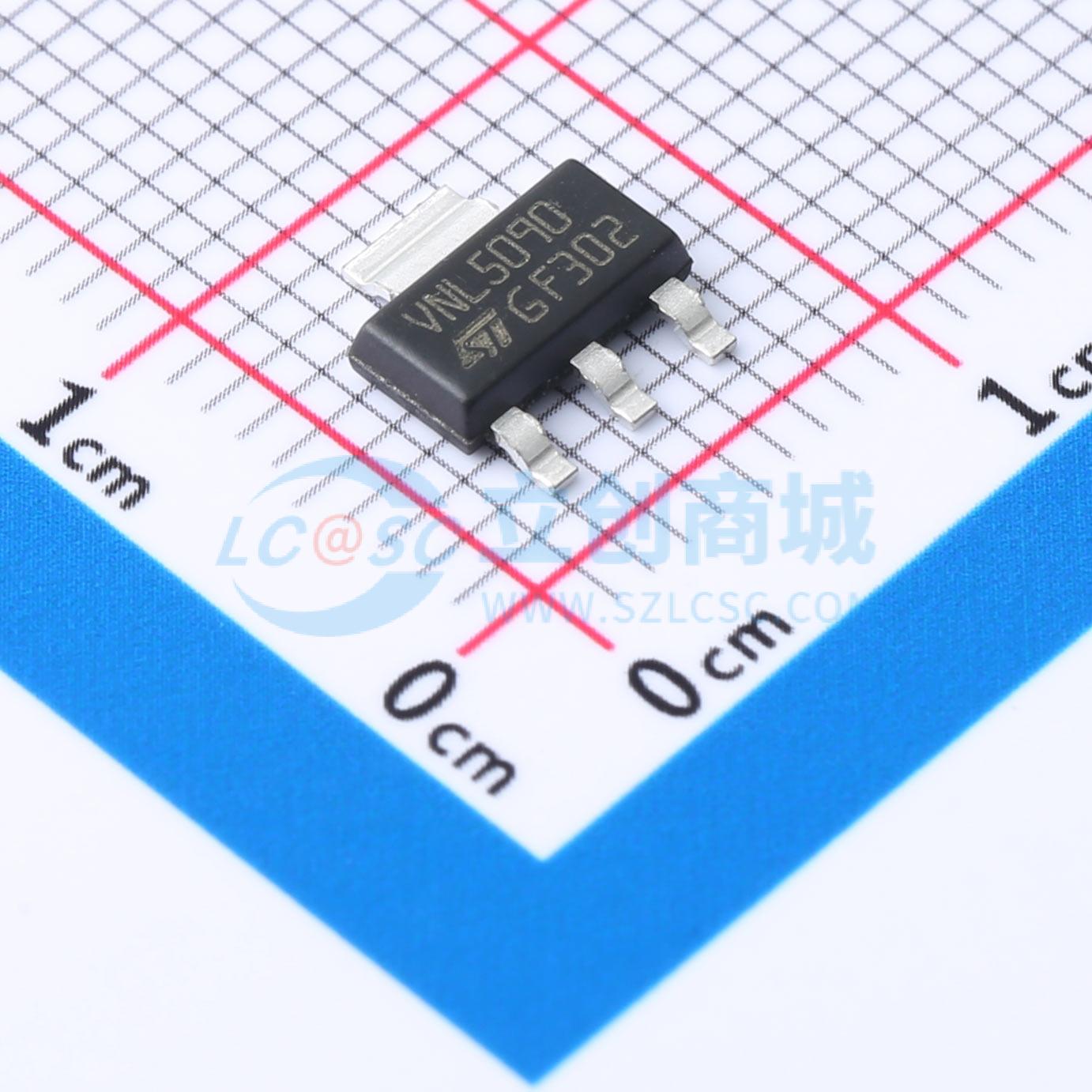

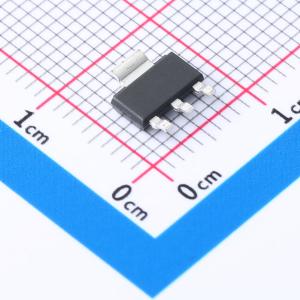

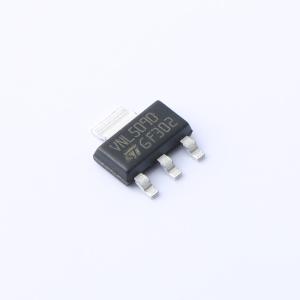

温馨提醒：图片仅供参考，商品以实物为准
VNL5090N3TR-E
适用于汽车应用的OMNIFET III全保护型低端驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OMNIFET III全保护下桥臂驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNL5090N3TR-E
- 商品编号
- C2680403
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 低侧开关 | |
| 通道数 | 1 | |
| 输入控制逻辑 | 高电平有效 | |
| 最大连续电流 | 13A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.5V~5.5V | |
| 导通电阻 | 90mΩ | |
| 工作温度 | -40℃~+150℃ | |
| 特性 | 过热保护(OTP)；过压保护(OVP)；过流保护(OCP) |
商品概述
VNL5090N3-E和VNL5090S5-E是采用VIPower技术制造的单片器件，用于驱动一侧连接到电池的电阻性或电感性负载。内置的热关断功能可保护芯片免受过热和短路影响。 输出电流限制功能可在过载情况下保护器件。在长时间过载的情况下，器件会将耗散功率限制在安全水平，直至热关断功能介入。具备自动重启功能的热关断可使器件在故障条件消失后立即恢复正常运行。关断时可实现电感性负载的快速退磁。
商品特性
- 通过AEC-Q100认证
- 漏极电流：13A
- 静电放电（ESD）保护
- 过压钳位
- 热关断、电流和功率限制
- 极低的待机电流
- 极低的电磁敏感度
- 符合欧洲指令2002/95/EC
- 开漏状态输出（仅VNL5090S5-E具备）
- 特别适用于2xR10W或4xR5W汽车信号灯
