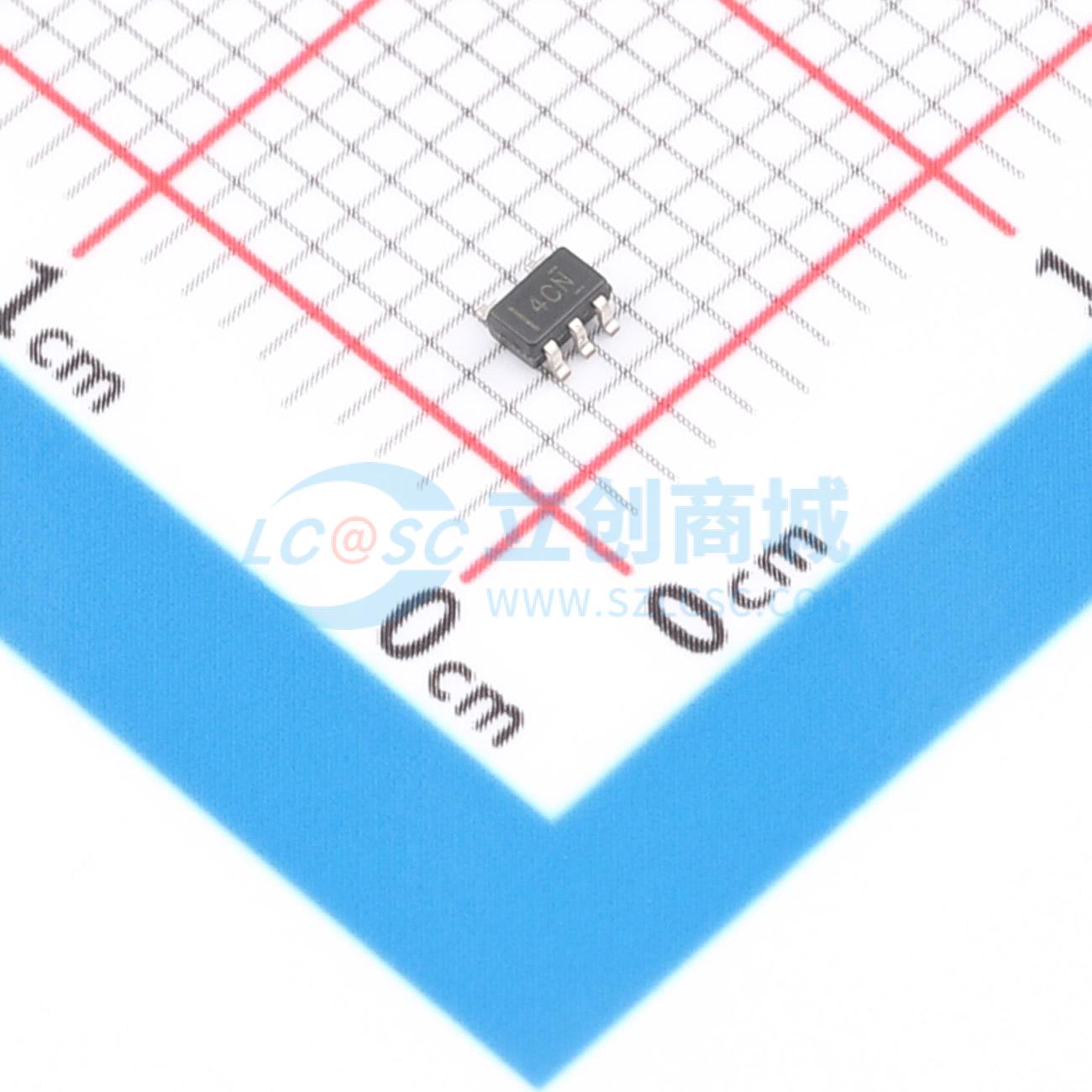

TPS22943DCKR

TPS22941/2/3/4/5 负载开关在高电流条件下为系统和负载提供保护。这些设备包含一个0.4-Ω的限流P沟道MOSFET，可以在1.62V至5.5V的输入电压范围内工作。当MOSFET关闭时，电流不会流动。开关由一个开/关输入（ON）控制，该输入能够直接与低压控制信号接口。TPS22941/2/3/4/5 包含热关断保护功能，在持续过流条件导致过度发热时通过关闭开关来防止设备损坏。

这些设备提供了一种集成的、强大的解决方案，当输出负载超过电流限制阈值时，通过切换到恒流模式来将输出电流限制在安全水平。在过流、欠压或过温条件下，OC逻辑输出会置低。这些附加特性使TPS22941/2/3/4/5成为需要电流限制的应用的理想解决方案。

这一系列设备采用SC70-5 (DCK)封装。其工作温度范围为-40°C至85°C。

• 输入电压范围：1.62 V 至 5.5 V
• 低导通电阻
  • rON = 0.4 Ω at VIN = 5.5 V
  • rON = 0.5 Ω at VIN = 3.3 V
  • rON = 0.6 Ω at VIN = 2.5 V
  • rON = 0.8 Ω at VIN = 1.8 V
• 最小电流限制：40 mA 或 100 mA
• 欠压锁定 (UVLO)
• 热关断
• 关断电流 < 1 μA
• 快速电流限制响应时间
• 故障屏蔽
• 自动重启
• 1.8-V 兼容控制输入阈值
• ESD 性能测试符合 JESD 22
  • 4000-V 人体模型 (A114-B, Class II)
  • 1000-V 带电设备模型 (C101)
• 微型 SC-70 (DCK) 封装
• UL 认证组件 (UL 文件 169910)
• 通过 IEC 60950-1, Ed 2, Am1, Annex CC, Test Program 2 的评估，并附有 CB 报告

• 低电流传感器保护
• HDMI连接器保护
• 笔记本电脑
• PDA
• GPS设备
• MP3播放器
• 外设端口
