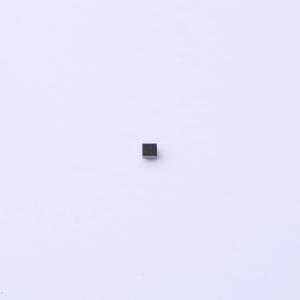

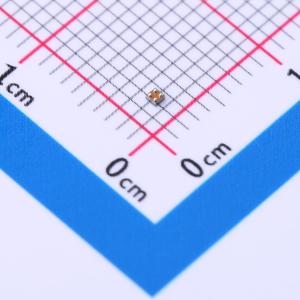

温馨提醒：图片仅供参考，商品以实物为准

TPS22908YZTT

超小型、低R导通负载开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS22908 具有输出放电功能的 3.6V、1A、28mΩ 负载开关
品牌名称: TI(德州仪器)
商品型号: TPS22908YZTT
商品编号: C2680394
商品封装: DSBGA-4(0.9x0.9)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

TPS22908 是一款具有受控接通功能的超小型、低 R 负载开关。此器件包括一个 P 通道金属氧化物半导体场效应晶体管 (MOSFET)，此晶体管可在 1.0V 至 3.6V 的输入电压范围内运行。此开关由一个开/关输入 (ON) 控制，此输入能够与低电压控制信号直接对接。 TPS22908 采用一个节省空间的 4 端子晶圆级芯片封装 (WCSP)，此封装的焊球间距为 0.5mm (YZT)。器件在自然通风环境下的额定运行温度范围为 -40°C 至 85°C。

商品特性

典型 R 导通值：
- 在输入电压 (VIN) = 3.6V 时，R = 28mΩ
- VIN = 2.5V 时，R = 33mΩ
- VIN = 1.8V 时，R = 42mΩ
- VIN = 1.2V 时，R = 70mΩ
1A 最大持续开关电流
最大静态电流 Φ = 1μA
最大关断电流 Φ = 1μA
低控制输入阀值可实现低压逻辑的使用
受控制的转换率以避免浪涌电流
超小型四端子晶圆级芯片封装 (WCSP)
快速输出放电 (QOD)

应用领域

电池供电类设备
便携式工业设备
便携式医疗设备
便携式媒体播放器
销售点终端
全球卫星定位 (GPS) 设备
数码摄像机
便携式仪表
智能手机/平板电脑

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	功率电子开关
	类型	负载开关
	通道数	1
	输入控制逻辑	高电平有效

	属性	参数值
	最大连续电流	1A
	工作电压	1V~3.6V
	导通电阻	28.2mΩ
	工作温度	-40℃~+85℃
